日本の地形千景　福井県：関西電力・美浜原子力発電所

地形と地質三次元イメージ：美浜原子力発電所付近およぴ周辺部

‼マウスオーバー‼　　地図上にマウスを乗せてください。産総研・地質調査総合センターの「1/20万シームレス地質図（出典，下記）」を表示します。

関西電力・美浜原子力発電所は，タツノオトシゴが「丹生の浦」に向かって頭を突き出したような，小さな半島に建設されました。
敷地地盤の地質は，新生代古第三紀暁新世（約6000万年前頃）の「細粒黒雲母花崗岩（江若花崗岩：えじゃく）」です。
丹生大橋を渡った先にある急崖は，東側隆起の「白木-丹生断層（活断層：逆断層）」です。詳しくは，参考情報にアクセスしてください。

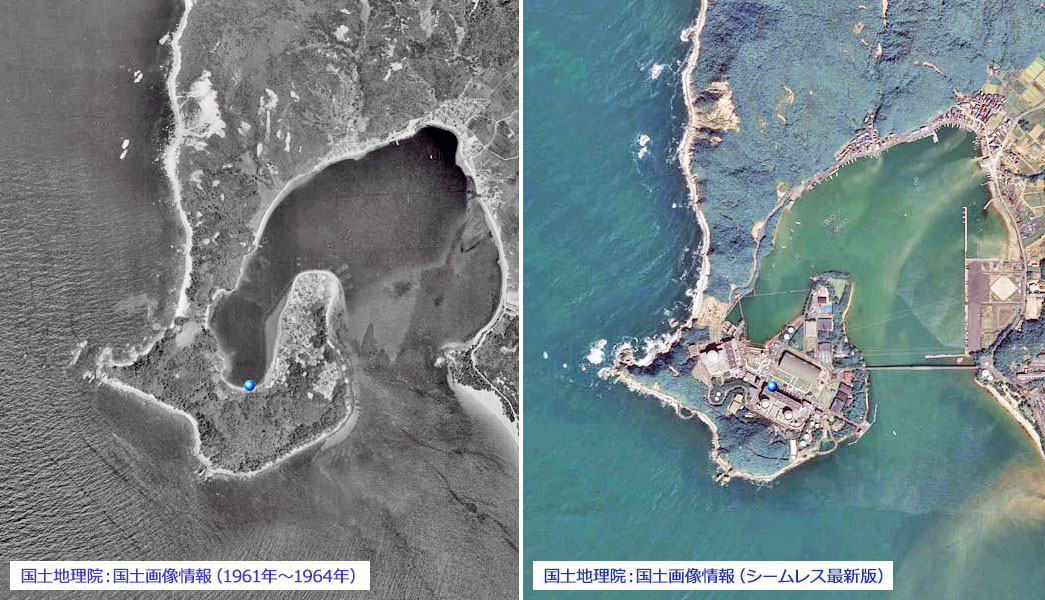

地形の変化状況：国土地理院：国土画像情報

建設前の国土画像情報（空中写真）を参照すると，原子炉建屋が建設された場所は，岩盤を掘削して造成された模様です。
一方，発電所の関連施設は，かつての波打ち際を埋め立てた「人工地盤」上にも建設されているようです。

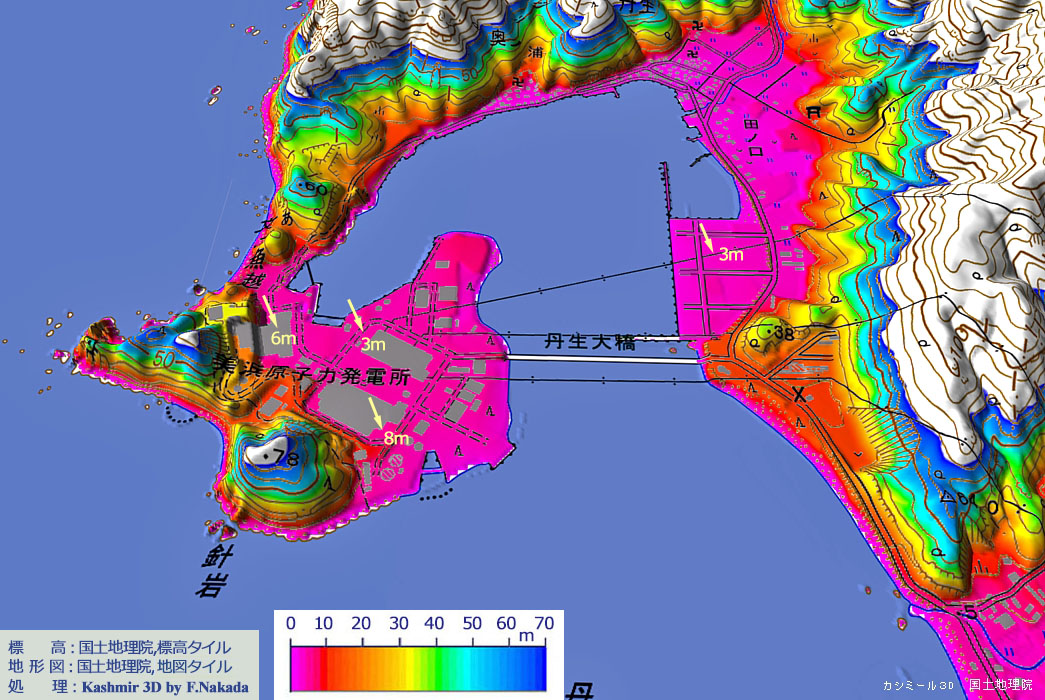

標高段彩図の三次元イメージ：美浜原子力発電所付近

国土地理院の「標高タイル」から推定すると，原子炉建屋付近の地盤高は，約3m～約8mと思われます。
襲来が予想されている最大規模の津波でも，海岸での浸水深が1m未満なので，津波の心配はなさそうです。

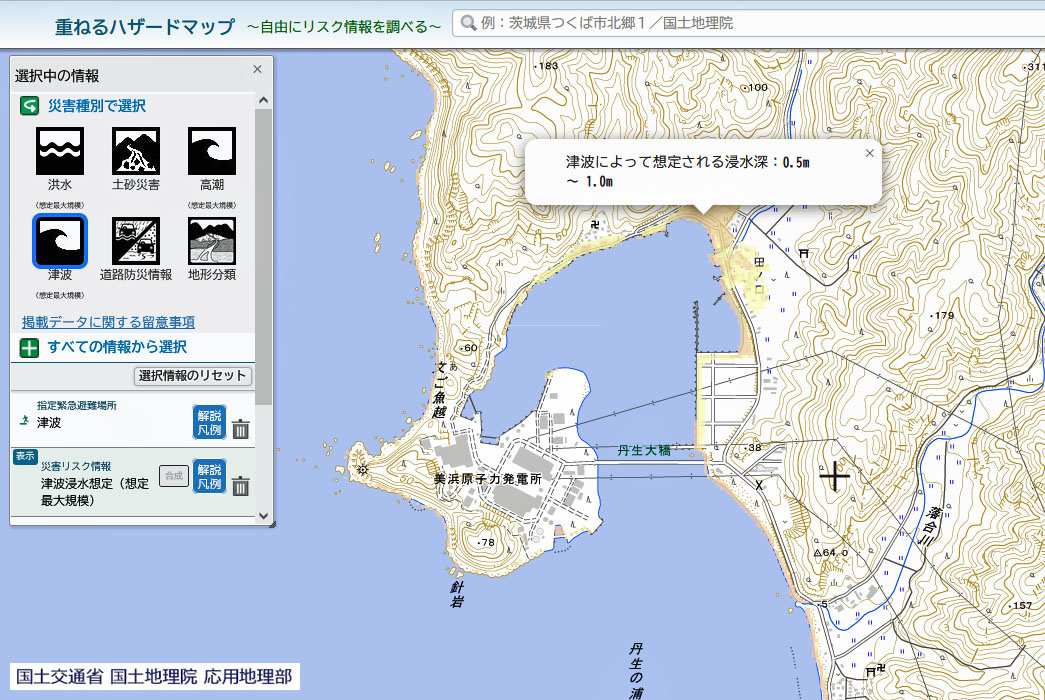

国によるハザード（ハイリスク）情報：重ねるハザードマップ，津波想定浸水深

重ねるハザードマップを参照すると，地盤標高が3m～8mの原子炉建屋付近の津波想定浸水深は，「なし（0m）」となっています。
一方，対岸の岸壁部分の津波浸水想定深は「0.5m～3.0m未満」となっています。

【引用情報と参考情報】

【引用情報】

国土地理院＞地理院タイル（地形図，5m・10mDEM）　　国土地理院利用規約
産業技術総合研究所・地質調査総合センター＞ 5万分の1地質図幅「今庄及び竹波」［中江　訓・小松原　琢・高橋裕平・吉川敏之，2013年］
（アクセス後，画面左のメニューから，当該地質図を選択・表示してください。）
三次元地質図の作成に使用した地質図は，上記センターから公開されている「地質図ラスタタイル」を利用しました。
国土交通省・国土地理院＞重ねるハザードマップ＞津波浸水想定（美浜原子力発電所付近のみ拡大表示）

【参考情報】

【お断り】

本サイトでは，原子力発電所構内における「活断層の有無」に関する地質情報は扱っていません。
