日本の地形千景　福井県：日本原子力研究開発機構・もんじゅ原子力発電所（廃炉工事中）

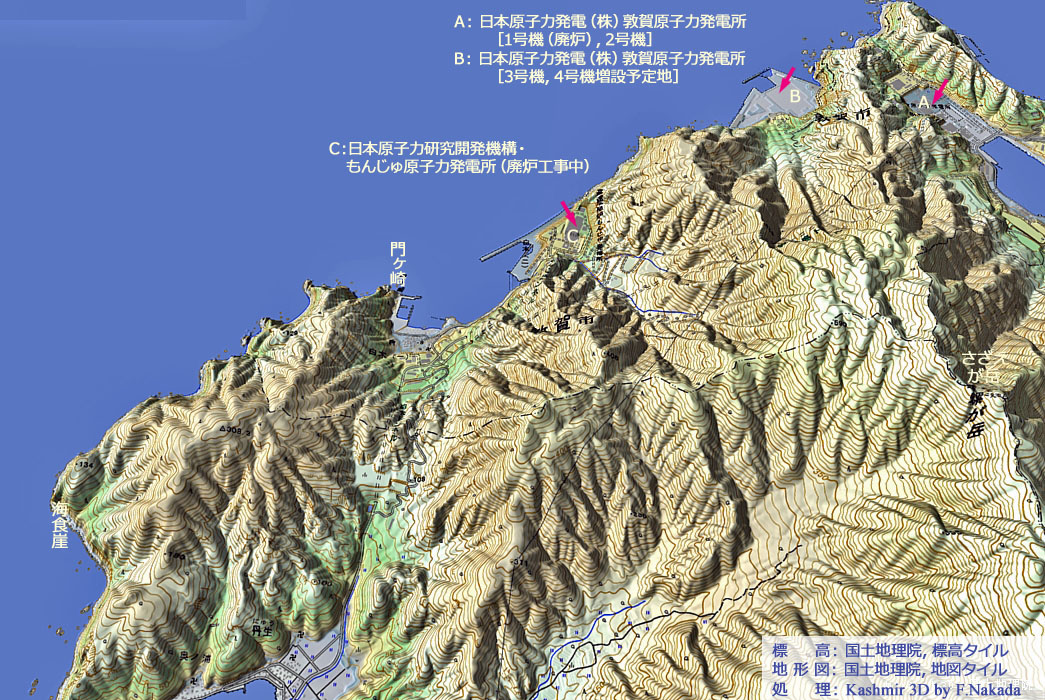

地形と地質の三次元イメージ：もんじゅ原子力発電所付近およぴ周辺部

‼マウスオーバー‼　　地図上にマウスを乗せてください。産総研・地質調査総合センターの「1/20万シームレス地質図（出典，下記）」を表示します。

もんじゅ発電所は，同じ日本原電の「敦賀原子力発電所」と，関西電力「美浜原子力発電所」のほぼ中間に位置しています。
いずれの距離も4km程なので，ごく近い距離にあると言えます。
地質は，新生代古第三紀暁新世（約6000万年前頃）の「中粒黒雲母花崗岩（江若花崗岩：えじゃく）」です。
注目すべきは，「門ヶ崎」の手前にある「谷」です。この谷地形は，「活断層」と評価されている「白木-丹生断層」によって形成された可能性があります。

地形の変化状況：国土地理院：国土画像情報

建設前の国土画像情報（空中写真）を参照すると，発電所は段々畑として利用されていた斜面を，主として掘削によって造成された人工地盤上に建設されました。
なお，この地盤の一部は，2本の小河川を改修して流路を変え，旧流路は盛土により整地されました。

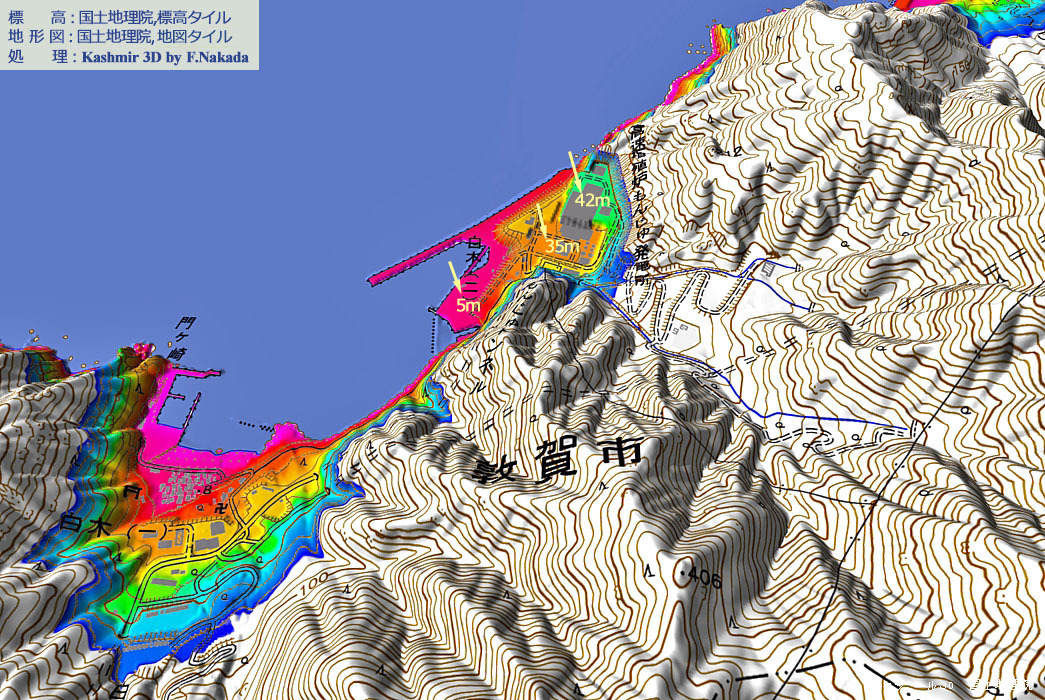

標高段彩図の三次元イメージ：もんじゅ原子力発電所付近

国土地理院の5mDEMから推定すると，原子炉建屋は斜面を造成して作った，標高42m前後の人工地盤上に建設されました。
ただし，この人工地盤は，岩盤の掘削だけではなく，2本の小河川に盛土をして造成されているので，
地震時の地盤の揺れや，豪雨時の出水時には注意が必要でしょう。

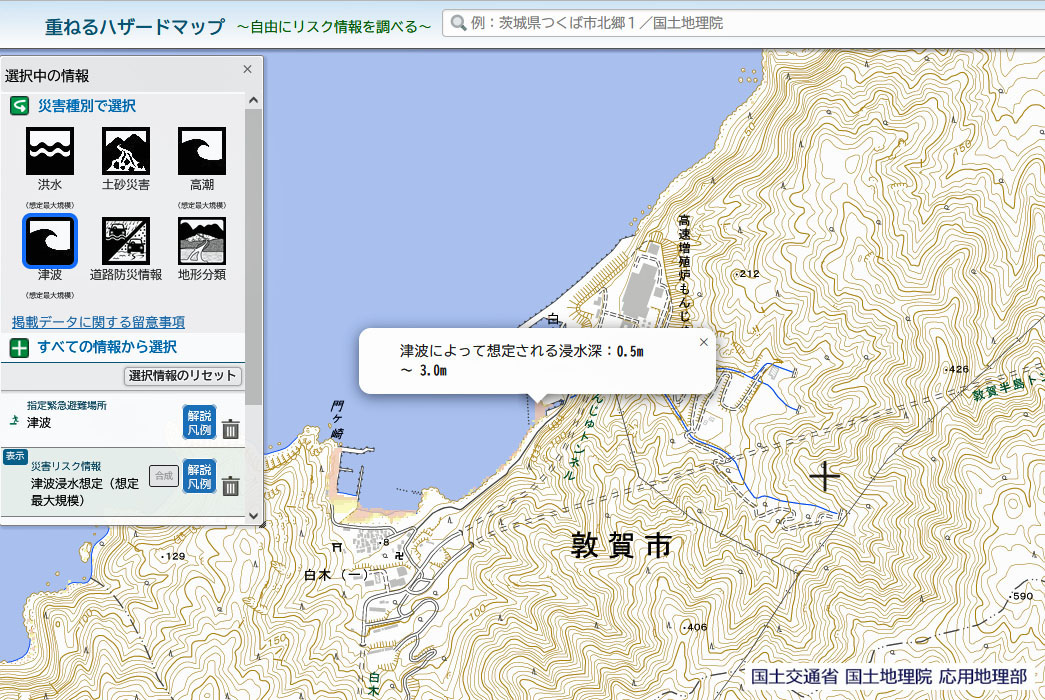

国によるハザード（ハイリスク）情報：重ねるハザードマップ，津波想定浸水深

重ねるハザードマップを参照すると，もんじゅ発電所建屋地盤における津波想定浸水深は「なし（0m）」となっています。
「白木漁港」の浸水深が0.5m～3.0mなので，この付近ではそれ程大きな津波が想定されていないことがわかります。

【引用情報と参考情報】

【引用情報】

国土地理院＞地理院タイル（地形図，5m・10mDEM）　　国土地理院利用規約
産業技術総合研究所・地質調査総合センター＞ 5万分の1地質図幅「今庄及び竹波」［中江　訓・小松原　琢・高橋裕平・吉川敏之，2013年］
（アクセス後，画面左のメニューから，当該地質図を選択・表示してください。）
三次元地質図の作成に使用した地質図は，上記センターから公開されている「地質図ラスタタイル」を利用しました。
国土交通省・国土地理院＞重ねるハザードマップ＞津波浸水想定（もんじゅ原子力発電所付近のみ拡大表示）

【参考情報】

産総研・地質調査総合センター＞活断層データベース（白木-丹生活動セグメント）
日本の地形千景プラス＞日本原子力発電（株）敦賀原子力発電所
日本の地形千景プラス＞関西電力（株）美浜原子力発電所

【お断り】

本サイトでは，原子力発電所構内における「活断層の有無」に関する地質情報は扱っていません。
