日本の地形千景　福井県：日本原燃・敦賀原子力発電所（一部廃炉，一部増設）

地形と地質の三次元イメージ：敦賀原子力発電所付近およぴ周辺部

‼マウスオーバー‼　　地図上にマウスを乗せてください。産総研・地質調査総合センターの「5万分の1地質図幅『今庄及び竹波』（出典，下記）」を表示します。

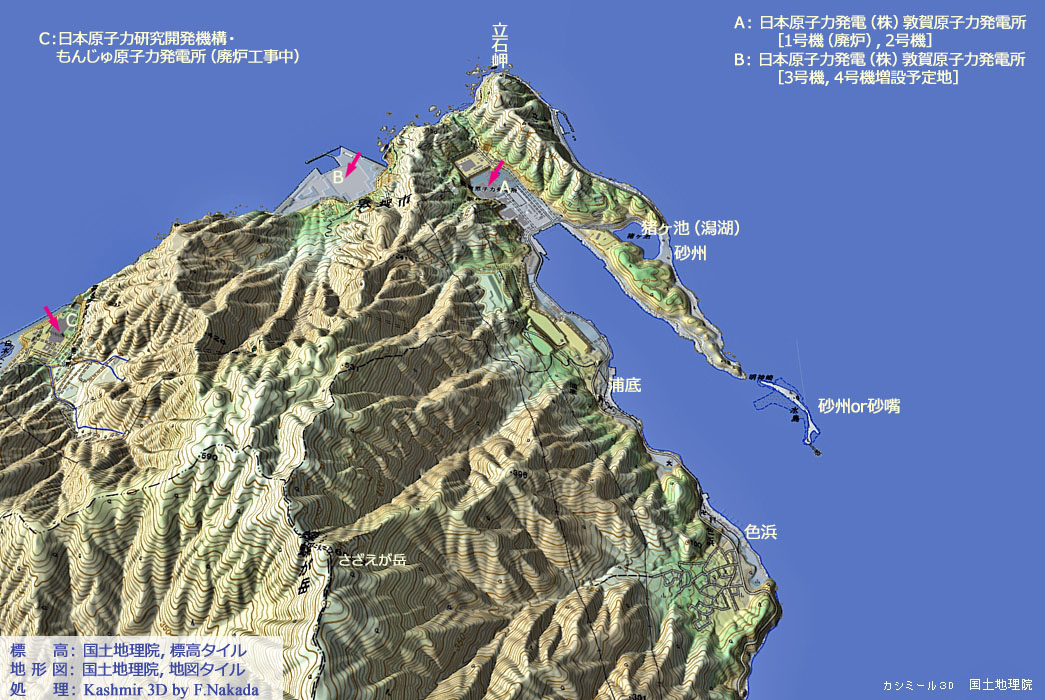

敦賀市と御浜町が立地する「立石岬半島」には，図のように3箇所の原子力発電所が建設されています。
本ページで紹介する，日本原子力発電・敦賀原子力発電所は，敦賀湾奥の方向に開けた小さな湾の奥に立地しています。
同発電所の場合，1号機はすでに廃炉となり，現時点では解体作業が開始されています。
敷地地盤の地質は，新生代古第三紀暁新世（約6000万年前頃）の「中粒黒雲母花崗岩（江若花崗岩：えじゃく）」です。
立石岬を構成する急崖の西側は，東側隆起の「浦底断層（活断層：左横ずれ断層）」です。詳しくは，参考情報にアクセスしてください。

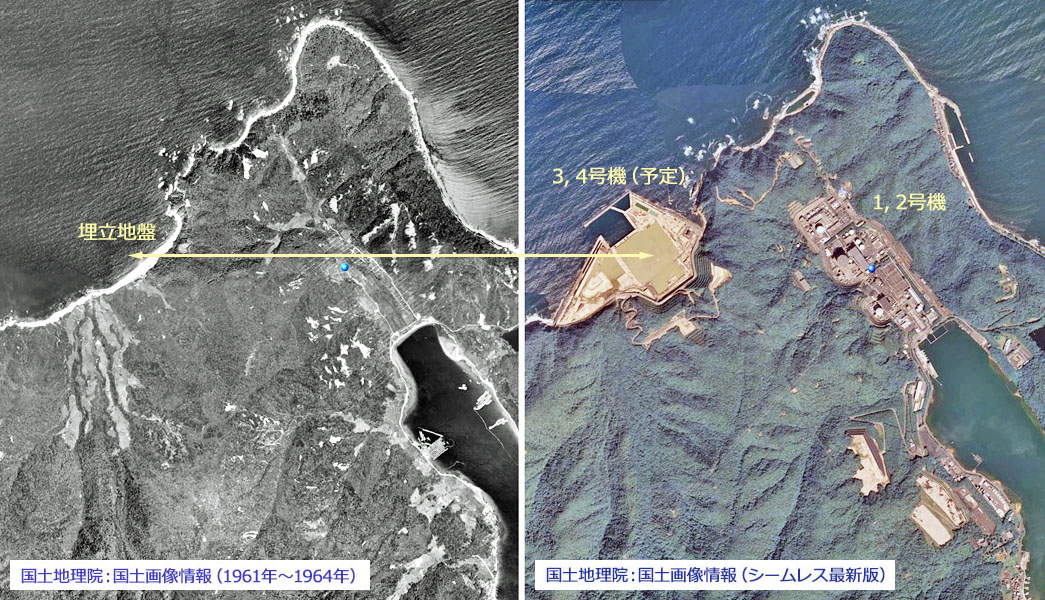

地形の変化状況：国土地理院：国土画像情報

建設前の国土画像情報（空中写真）を参照すると，1号機と2号機が設置された場所は，小さな湾の奥なので，地表は軟弱地盤であったろうと，想像します。
3号機と4号機が増設される場所は，すべて海上なので埋め立てによる「人工地盤」となります。

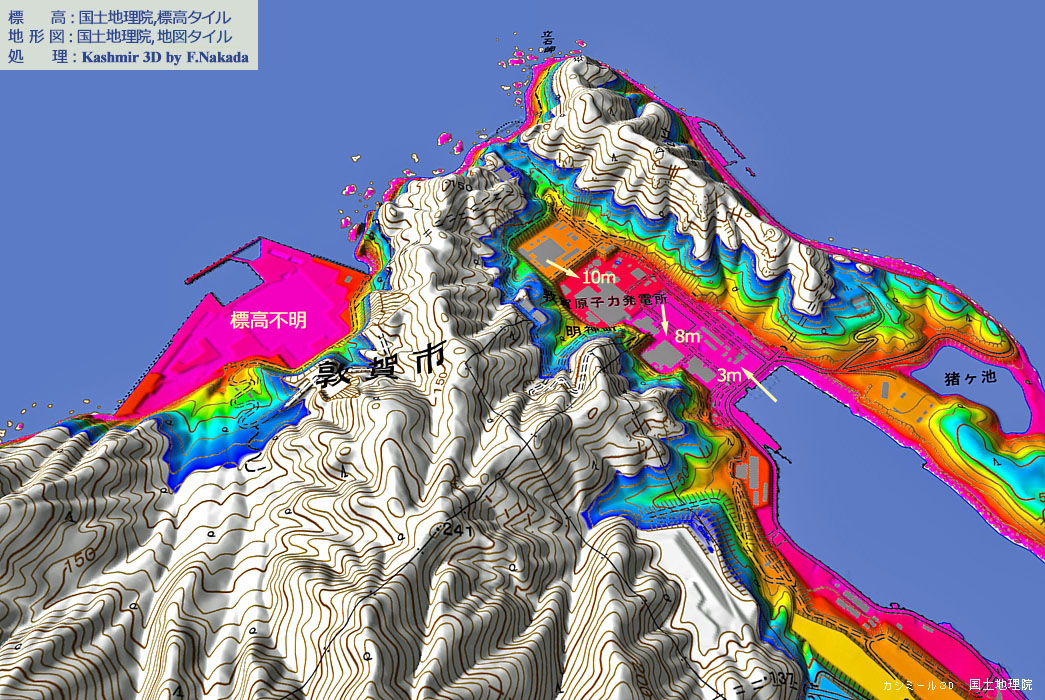

標高段彩図の三次元イメージ：敦賀原子力発電所付近

国土地理院の5mDEMから推定すると，廃炉となった1号機建屋の地盤高は，標高で約8mと思われます。
また，再稼働に向けての準備が進められている2号機建屋の地盤高は，同じく約10mと思われます。
以下の資料により，海岸線での津波の最大水深（想定）は3m未満なので，津波による浸水の可能性は低そうです。

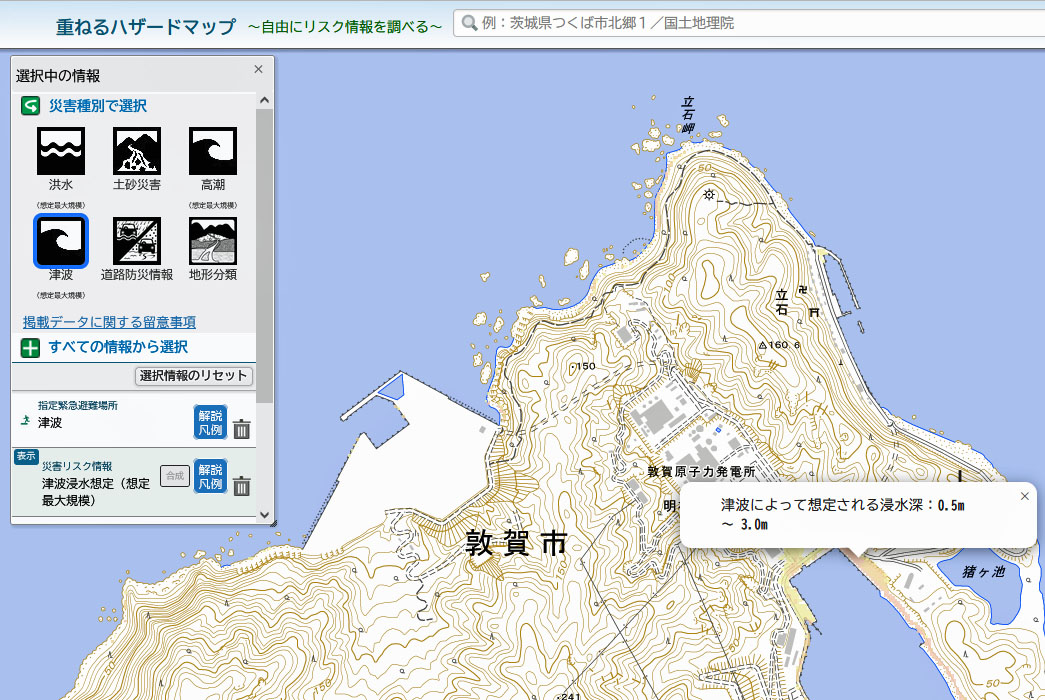

国によるハザード（ハイリスク）情報：重ねるハザードマップ，津波想定浸水深

重ねるハザードマップを参照すると，地盤標高が8m前後ある原子炉建屋付近の津波想定浸水深は「なし（0m）」となっています。
ただし，岩壁部分の津波浸水想定深は「0.5m～3m未満」となっています。
注 3号機と4号機が増設される予定の埋立地については，土地の条件が異なるので，この津波浸水想定図は評価できません。

【引用情報と参考情報】

【引用情報】

国土地理院＞地理院タイル（地形図，5m・10mDEM）　　国土地理院利用規約
産業技術総合研究所・地質調査総合センター＞ 5万分の1地質図幅「今庄及び竹波」［中江　訓・小松原　琢・高橋裕平・吉川敏之，2013年］
（アクセス後，画面左のメニューから，当該地質図を選択・表示してください。）
三次元地質図の作成に使用した地質図は，上記センターから公開されている「地質図ラスタタイル」を利用しました。
国土交通省・国土地理院＞重ねるハザードマップ＞津波浸水想定（敦賀原子力発電所付近のみ拡大表示）

【参考情報】

産総研・地質調査総合センター＞活断層データベース（浦底活動セグメント）
日本の地形千景プラス＞日本原子力研究開発機構・もんじゅ原子力発電所
日本の地形千景プラス＞関西電力（株）美浜原子力発電所

【お断り】

本サイトでは，原子力発電所構内における「活断層の有無」に関する地質情報は扱っていません。
