日本の地形千景　青森県：東北電力，東通原子力発電所

地形と地質三次元イメージ：東通原子力発電所およぴ周辺部

‼マウスオーバー‼　　地図上にマウスを乗せてください。産総研・地質調査総合センターの「1/20万シームレス地質図（出典，下記）」を表示します。

東通村では，「東北電力」と「東京電力」の原子力発電所が並んで建設されています。
発電所敷地の地表地質は，第四紀の堆積物のみのようです。
軟弱地盤に該当するので，耐震工事や制震工事は十分に計画されていることでしょう（期待）。

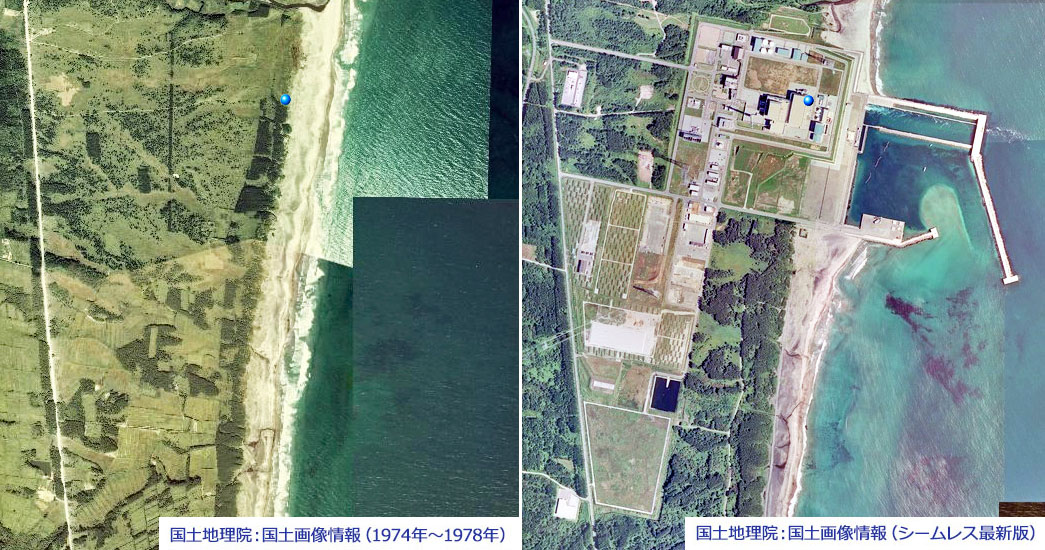

地形の変化状況：国土地理院，国土画像情報

建設前の国土画像情報（空中写真）を参照すると，発電所は段丘面の掘削と海岸の浜提の埋立（置換か？）により整地されているようです。
原子炉建屋は，段丘面の上に建設されるようで，埋立による軟弱地盤ではなさそうです。

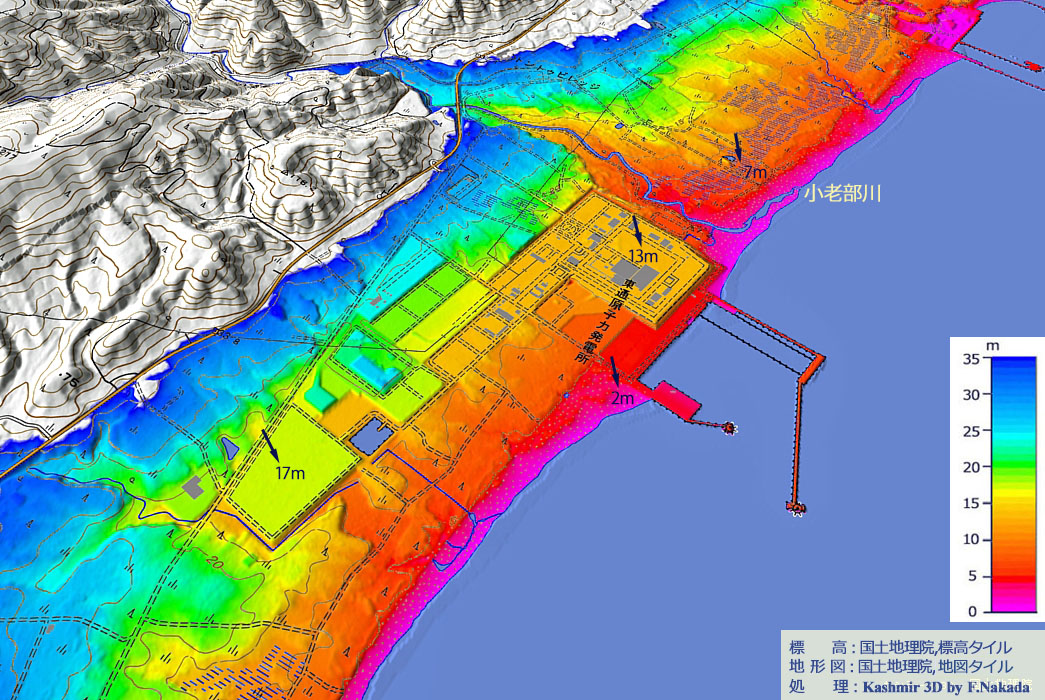

標高段彩図の三次元イメージ：東北電力，東通原子力発電所

国土地理院の5mDEMから推定すると，原子炉建屋付近の地盤高は，約13mと思われます。
この発電所（13m地点）は，段丘面を整地して更に盛り土がなされているようです。

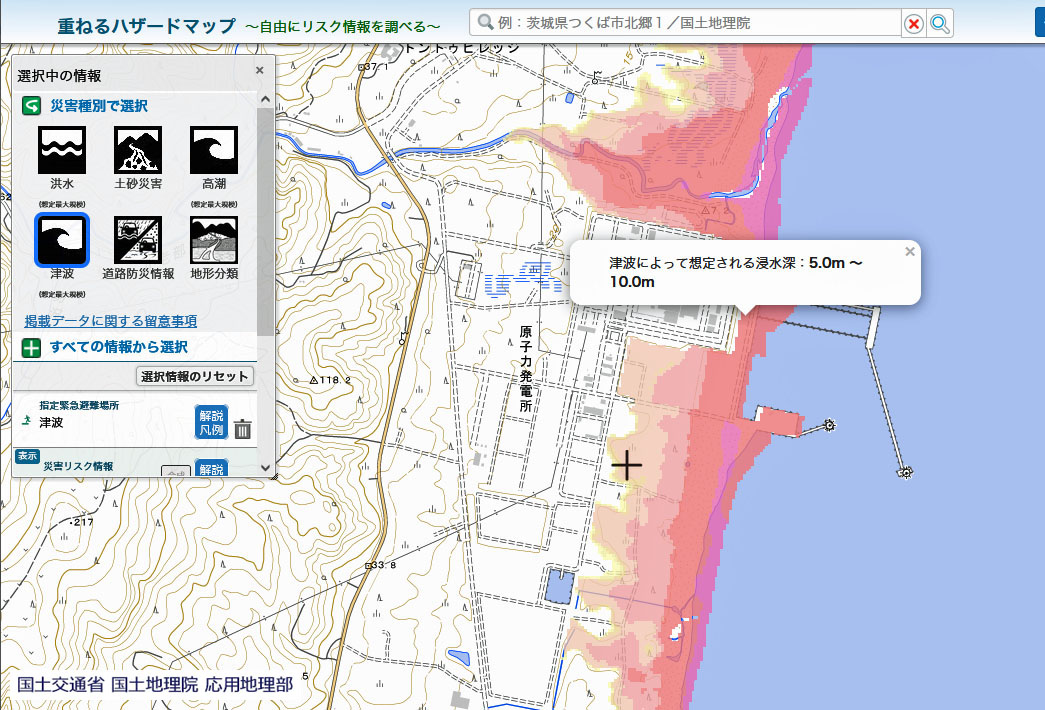

国によるハザード（ハイリスク）情報：重ねるハザードマップ，津波想定浸水深

国土交通省の「重ねるハザードマップ」を参照すると，地盤標高が13m前後の地盤での津波想定浸水深は「0m（なし）」となっています。
なお，発電所前面の岸壁付近の津波想定浸水深は「5m～10m未満」となっています。

【記事・引用情報と参考情報】

【記事】

【引用情報】

国土地理院＞地理院タイル（地形図，5m・10mDEM）　　国土地理院利用規約
産業技術総合研究所・地質調査総合センター＞ 5万分の1地質図幅「近川」［今井　功，元地質調査所，1961年］
（アクセス後，画面左のメニューから，当該地質図を選択・表示してください。）
三次元地質図の作成に使用した地質図は，上記センターから公開されている「地質図ラスタタイル」を利用しました。
国土交通省・国土地理院＞重ねるハザードマップ＞津波浸水想定（東通原子力発電所付近のみ拡大表示）

【参考情報】

【お断り】
