日本の地形千景　青森県：東京電力，東通原子力発電所（建設中）

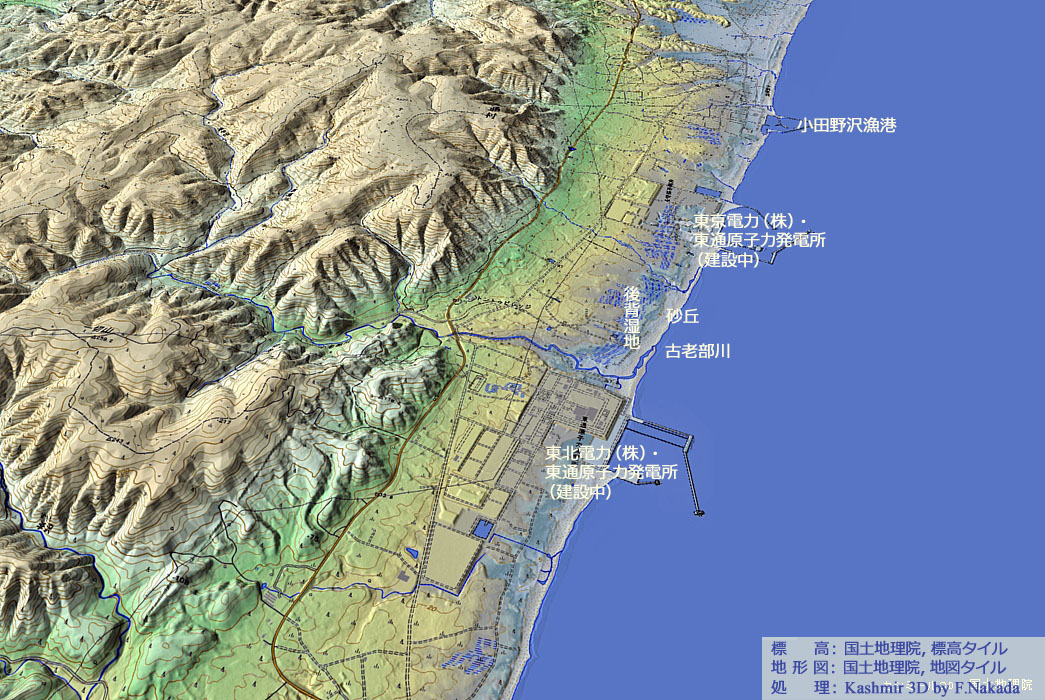

地形と地質の三次元イメージ：東通原子力発電所およぴ周辺部

‼マウスオーバー‼　　地図上にマウスを乗せてください。産総研・地質調査総合センターの「5万分の1地質図幅『近川』（出典，下記）」を表示します。

東通村では，「東北電力」と「東京電力」の原子力発電所が並んで建設されています。
下記情報を参照すると，東京電力の発電所は2018年度から地質調査が行われていて，2021年の春も実施されたとのことです。
しかし，2021年7月以降，敷地の整備工事や建屋の建設工事は，中断されているようです。
発電所敷地の地表地質は，第四紀の堆積物のみのようです。
軟弱地盤に該当するので，耐震工事や制震工事は十分に計画されていることでしょう（期待）。

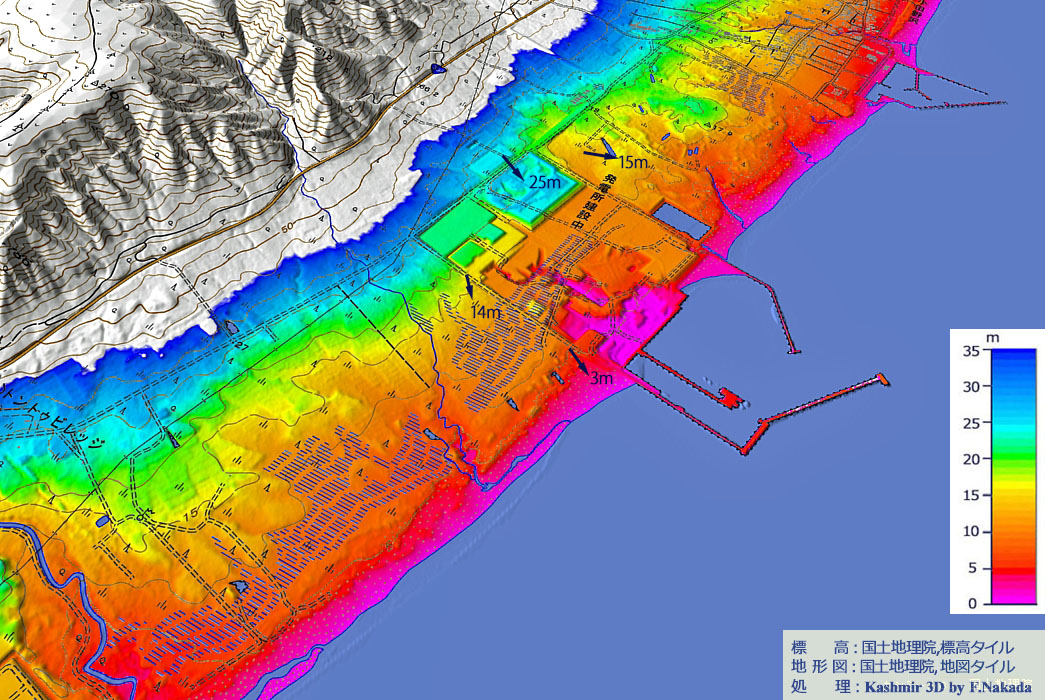

標高段彩図の三次元イメージ：東京電力，東通原子力発電所

敷地の標高は，海岸の0mから道路沿いの約26mまでと，幅があります。
施工途中の5mDEM（標高データ）なので，もともと存在する湿地帯も含まれているので，ご注意ください。
なお，建屋が建設されるであろう場所の標高は約8mとなっています。

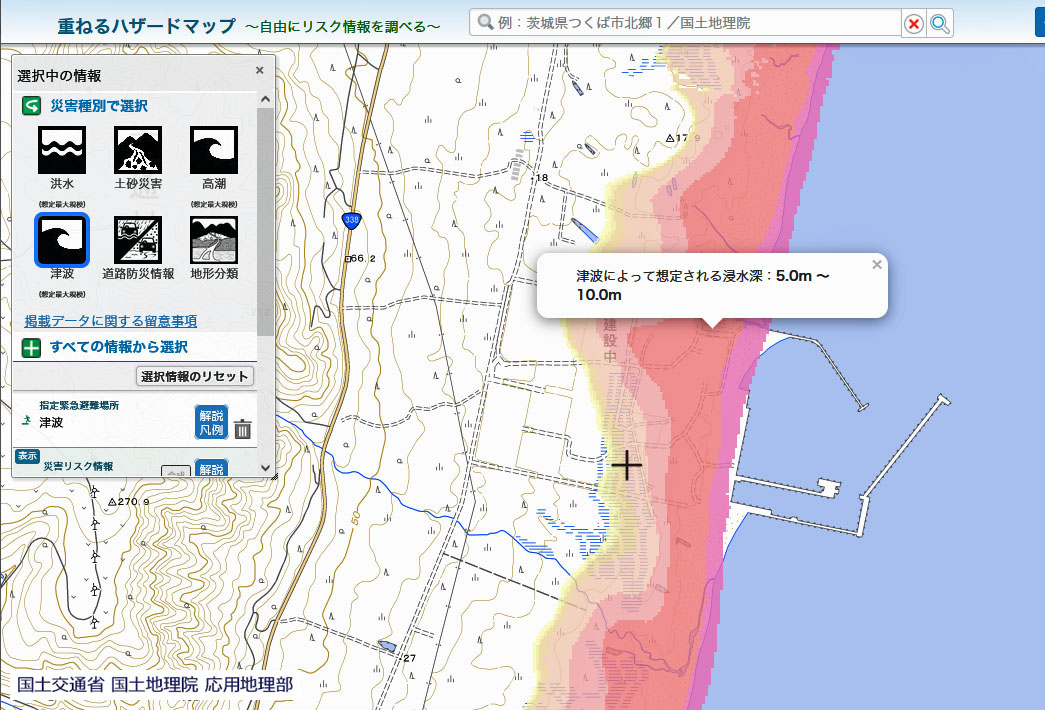

国によるハザード（ハイリスク）情報：重ねるハザードマップ，津波想定浸水深

国土交通省の「重ねるハザードマップ」を参照すると，地盤標高が10m前後の地盤での津波想定浸水深は「5.0m～10m未満」となっています。
　 ※ 発電所の建設にあたり，最大想定浸水深10mをクリアするだけの，地盤の高さ（標高）が必要です。
　例えば，東北電力東通り発電所（原子炉建屋）の地盤高さは約13mで，この条件をクリアしています。
更に，砂浜海岸の津波想定浸水深は「10m～20m未満」となっています。

【記事，引用情報と参考情報】

【記事】

「浸水深」は，浸水する深さであって，標高ではありません。よって，津波の高さは，地盤の標高+浸水深となります。

【引用情報】

国土地理院＞地理院タイル（地形図，5m・10mDEM）　　国土地理院利用規約
産業技術総合研究所・地質調査総合センター＞ 5万分の1地質図幅「近川」［今井　功，元地質調査所，1961年］
（アクセス後，画面左のメニューから，当該地質図を選択・表示してください。）
三次元地質図の作成に使用した地質図は，上記センターから公開されている「地質図ラスタタイル」を利用しました。
国土交通省・国土地理院＞重ねるハザードマップ＞津波浸水想定（東通原子力発電所付近のみ拡大表示）

【参考情報】

日本の地形千景プラス＞東北電力・東通原子力発電所
日本の地形千景プラス＞猿ヶ森砂丘（下北砂丘）

【お断り】

本サイトでは，原子力発電所構内における「活断層の有無」に関する地質情報は扱っていません。
