カシミール３D と自作したDEMから作成した標高段彩図　［海陸合成地形図の例］

カシミール３D と自作したDEMから作成した標高段彩図　［海陸合成地形図の例］

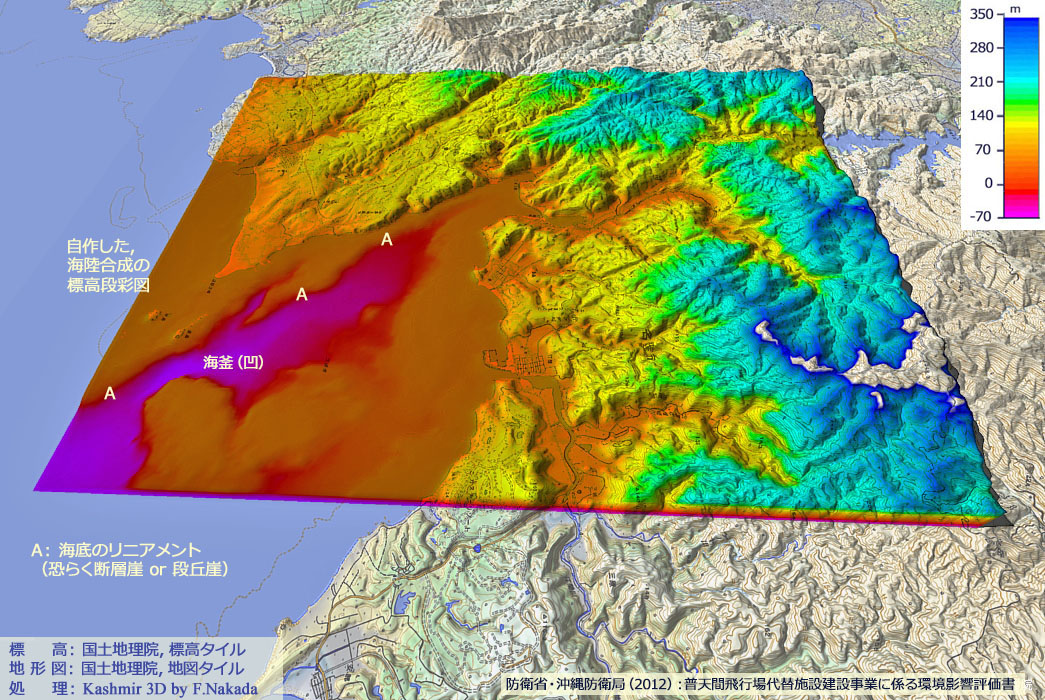

辺野古沖における海陸合成地形図の例

‼マウスオーバー‼　　　　地図上にマウスを乗せてください。　　国土地理院発行の「地理院タイル（出典，下記）」を表示します。

図中に挿入したクレジットや地形分類名などは，完成した地図画像を保存し，Photoshopで加工しました。
本地図画像の詳しい内容は「日本の地形千景プラス『辺野古崎沖のサンゴ礁と海底谷地形』」に記載されています

利用するために必要なアクセス先やパラメータなど

項　　　目	説　明または U R L	備　　　考
地図名称［引用先・機関］	海陸合成DEMから作成した標高段彩図　［自作］
公開者の関係資料入手先（引用先）	陸域標高：国土地理院・標高取得API 海域標高：防衛省・沖縄防衛局（2012）：普天間飛行場代替施設建設事業に係る環境影響評価書，No.47，第6章	海域データのみ
自作したDEMの主な仕様	始点：北東端，　DEM間隔：東西・南北とも50m，　測点数：東西方向131点；南北方向171点
DEMを作成する上での主な留意点	① メッシュ点の始点は北西端とし，列（横方向）の右方向は「東」，行（縦方向）の下方向は「南」とします。 ② メッシュデータは，整数の標高のみとしヘッダーなどは付けません。 S-JISのCSVファイルを作成します。 ③ カシミール３Dは，標高データとしてのCSVファイルを読めないので，必ず「GTOPO30」規格に準じたバイナリーデータに変換する必要があります。 ④ 変換に必要なソフトウエアは，カシミール３Dの公式ホームページで公開されています（下記）。 ⑤ 作成したDEMデータをカシミール３Dに読み込ませる際には，北西端と南東端の座標値（緯度・経度）が必要になります。　　予め用意しておいてください。	カシミール３Dで利用する場合
変換ソフトのダウンロード先	カシミール３Dの公式ホームページ＞テキスト標高データ＞BIL変換
背景地図の引用先	国土地理院＞地理院タイル（地形図，5m・10mDEM）	256×256，北西端

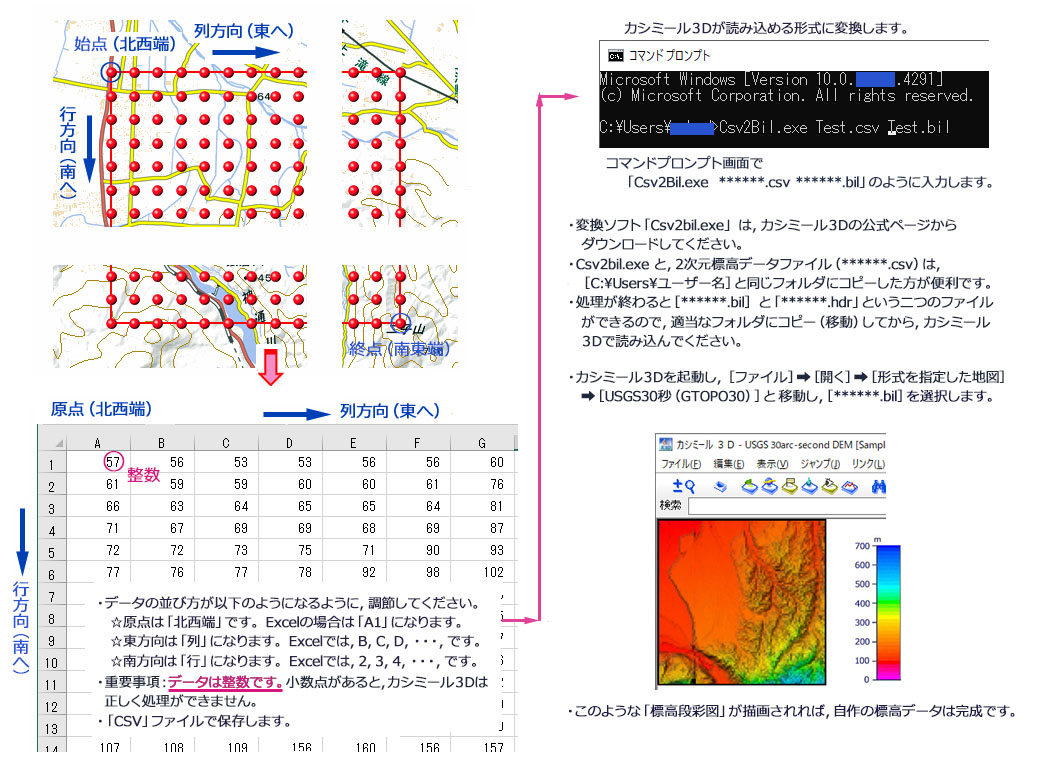

自作DEMの作成手順（陸域のみの概略手順）
