カシミール３D と標高段彩図　［東京都文京区付近の例］

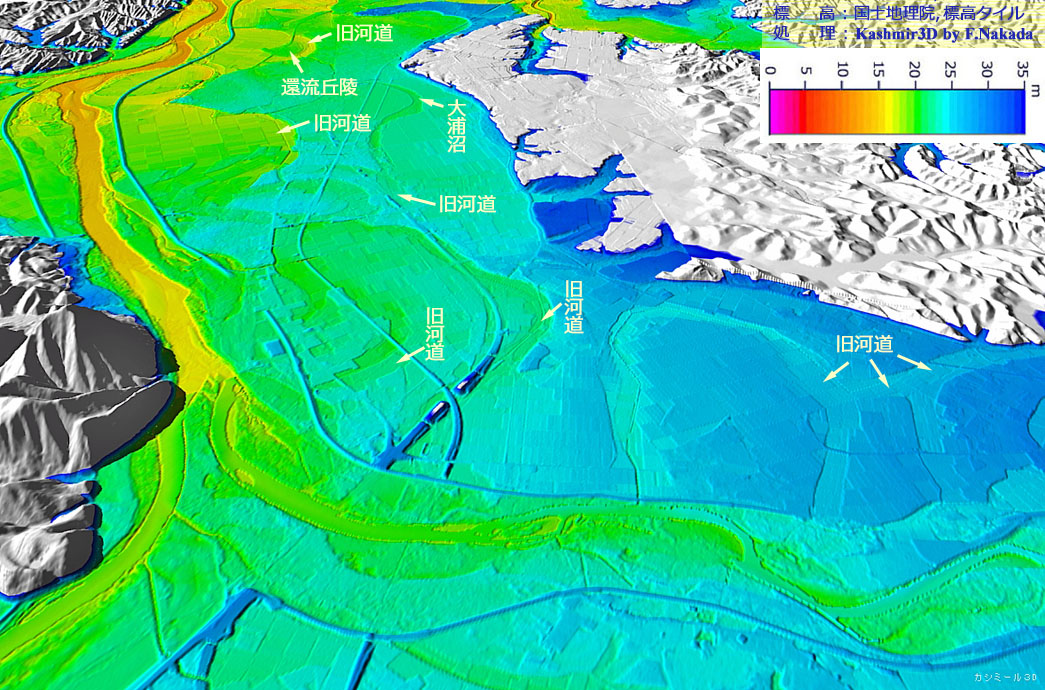

雄物川流域の標高段彩図　［国土地理院］

‼マウスオーバー‼　　　　地図上にマウスを乗せてください。　　国土地理院発行の「地理院タイル（出典，下記）」を表示します。

図中に挿入したクレジットや地形分類名などは，完成した地図画像を保存し，Photoshopで加工しました。
本地図画像の詳しい内容は「日本の地形千景プラス『雄物川の河成段丘，大蛇行と旧河道』」に記載されています

利用するために必要なアクセス先やパラメータなど

項　　　目	説　明または U R L	備　　　考
地図名称［引用先・機関］	標高段彩図　［自作］
標高段彩図の仕様と入手先	最高点：35m（RGB=0,0,255），最低点：0m（RGB=255,0,255），段区分：36　サンプルの入手先（圧縮ファイル）	適当なフォルダに保存してください。
カシミール３Dへのセットアップ方法	① カシミール３Dを終了させます。 ② 圧縮ファイルを解凍し，カシミール３Dの作業用サブフォルダ「\Kashmir\Kashmir\Pal」にコピーします。 ③ カシミール３Dを起動させます。画面右側の［標高パレット］の中から「36色（0m-35m）」を選択してください。
使用上の留意点など	地図の選択は「スーパー地形」あるいは「地理院地図+スーパー地形」がおすすめです。カシミール３D用のカラーパレット・ウィンドウの編集機能を使うと，標高値を自由に変更できます。例，0m～70mなど
背景地図の引用先	国土地理院＞地理院タイル（地形図，5m・10mDEM）	256×256，北西端
