日本の地形千景　長野県：木曽川水系滑川流域の断層変位地形及び推定河道変遷

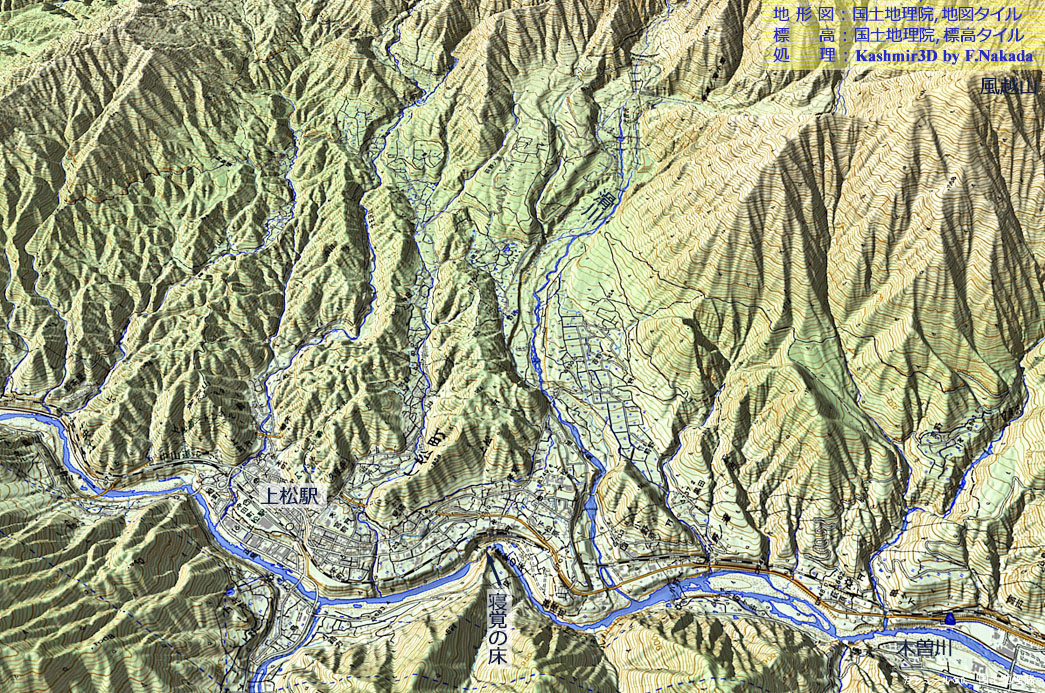

地形と地質の三次元イメージ（産総研・1/20万シームレス地質図）

‼マウスオーバー‼　　地図上にマウスを乗せてください。国土地理院の「都市圏活断層図（出典，下記）」を表示します。

「滑川」は，「木曽川」の中流域，「寝覚の床」の対岸（左岸）に合流しています。
合流点付近の滑川流域には「河成段丘面」が広がっていますが，注視すると以下のような特徴があります。
① 低位段丘面と滑川左岸の「崖錐堆積物」との境界付近に段差が存在すること。 ➡ 「上松東断層」の断層崖と思われます。
② 合流点付近の左岸に丘がありますが，その反対側にも河成段丘面が続いていること。 ➡ かつて，滑川はここを流れていたのでは，と思います。

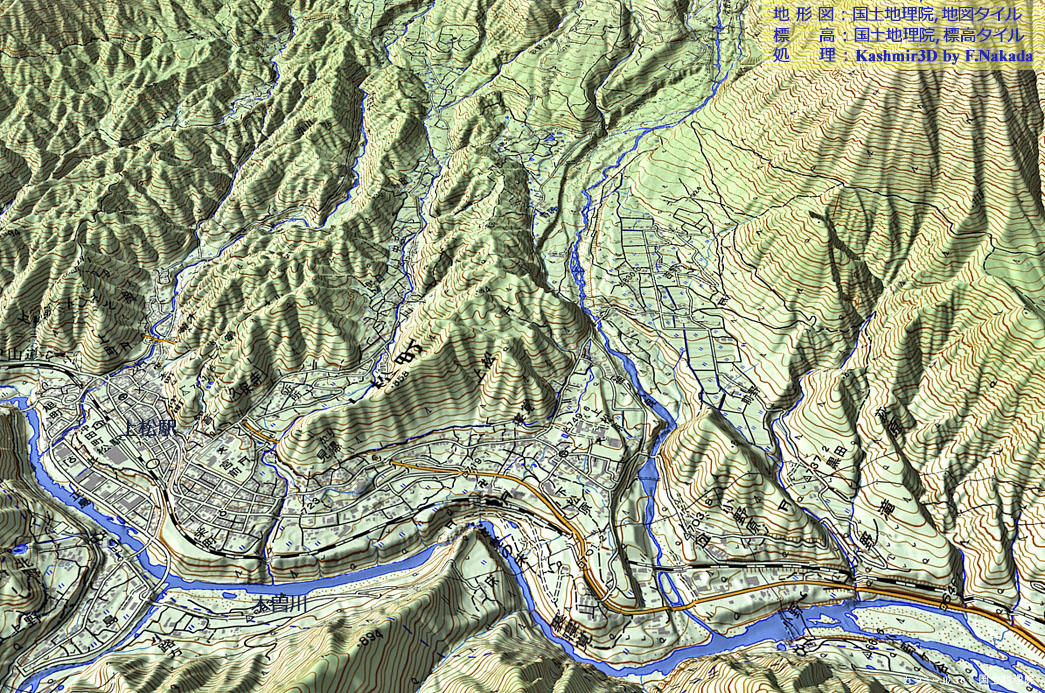

地形の三次元イメージ：上松東断層

‼マウスオーバー‼　　地図上にマウスを乗せてください。Kashmir 3Dによる「陰影起伏図」を表示します。

拡大した「陰影起伏図」を作成してみると，「断層崖」の部分がよりはっきりすることがわかります。
このようにして「リニアメント」を探し出すのです。

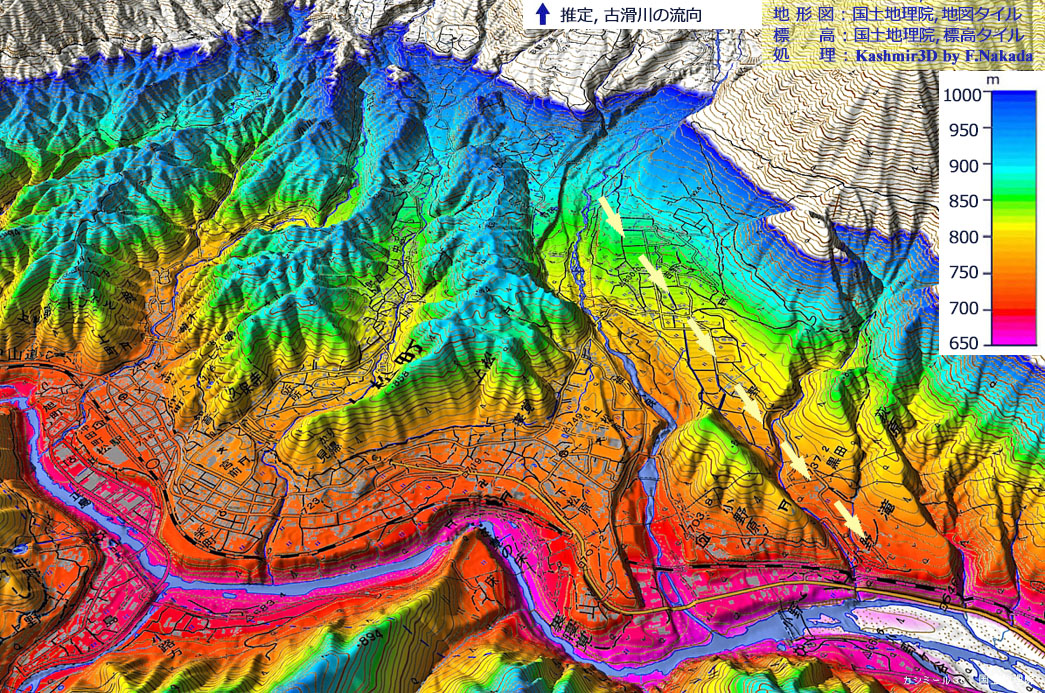

地形の三次元イメージ：推定・河道変遷

「滑川」左岸には「河成段丘面」が広がっています。段丘面が「離水」する前は「川底」でした。すなわち，かつて段丘面の上を古滑川が流れていたのです。
図に示した「流向線」はその様子を想像して描いたものです。詳細な検討をしていないので，目安程度とお考えください。

【記事・引用情報・参考情報】

【記事】

「上松東断層」の活動により，「滑川」の河道が東側から西側に移動した可能性が考えられますが，詳細な検討はしていません。あくまでも想像です。

【引用情報】

国土地理院＞地理院タイル（地形図，5m・10mDEM）：国土地理院＞国土地理院利用規約
国土地理院＞都市圏活断層図（岡田篤正・金田平太郎・熊原康博・後藤秀昭・鈴木康弘・廣内大助，2010年，1：25,000 都市圏活断層図「上松」）

【参考情報】

有用な情報を調査しています。
日本の地形千景プラス＞東野断層の断層変位地形
