平成28年熊本地震：阿蘇市内に生じた大規模な地割れ

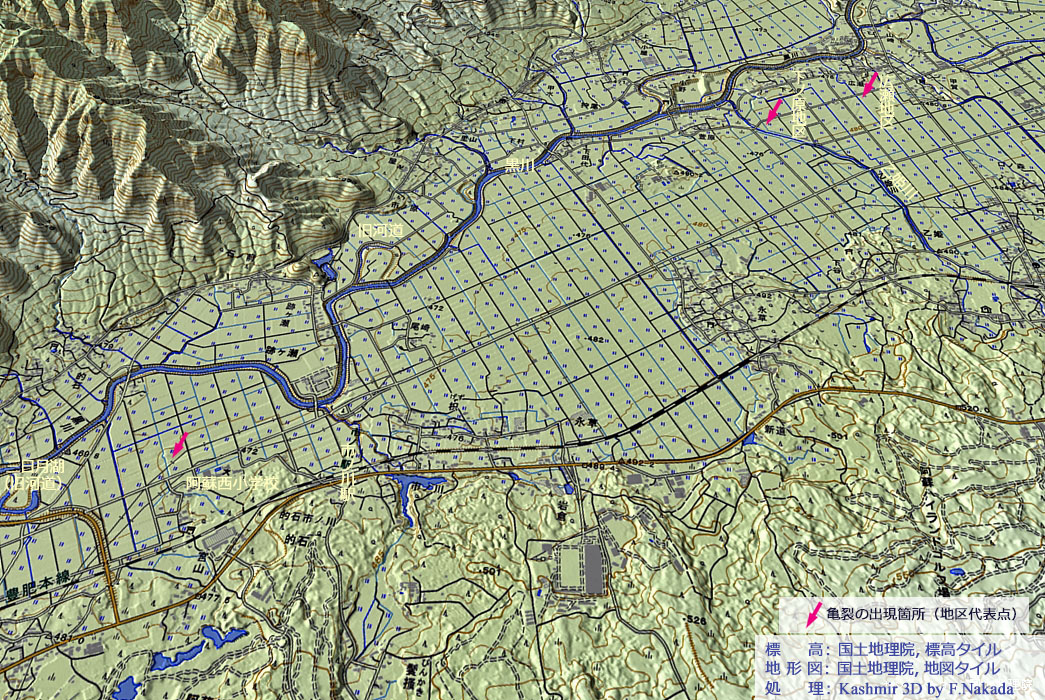

地形図と空中写真の三次元イメージ
三次元地形図上でマウスクリックすると「5万分の1 阿蘇火山地質図（出典，下記）」を表示します。　ダブルクリックで元に戻ります。

5万分の1 阿蘇火山地質図 の主な凡例は，ここをクリックしてください。 別ウィンドウで表示します。
  • 阿蘇カルデラ内の阿蘇市域には「カルデラ埋積層」が広範囲に分布しています。
    この地層は，「沖積層」とも呼ばれており，分類的には「軟弱層」に該当します。
  • 熊本地震に際し，本図の範囲内において大きな「地割れ」が3箇所に出現しました。

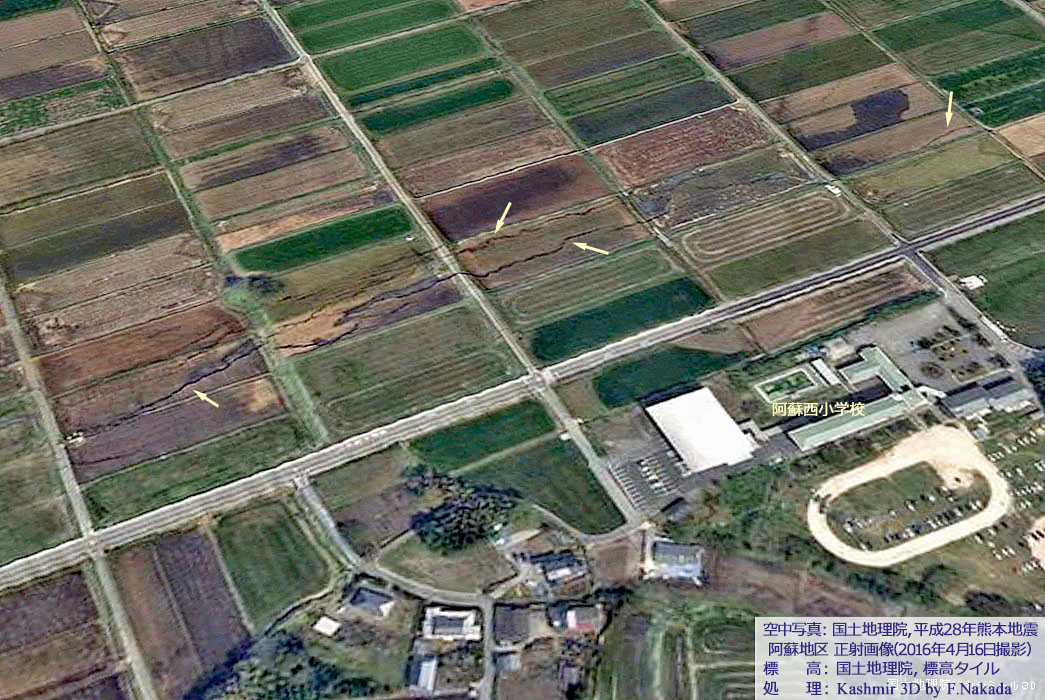

阿蘇市阿蘇西小学校近く
  • 写真に写っている地割れは，ほぼ平行する2本で構成されています。 亀裂の幅は約25m，長さが400m強あります。
  • 地割れの方向は西南西～東北東が優勢ですが，左写真の左隅では南西方向に曲がっています。
  • 熊本地震の震源断層は「横ずれ断層」である，との報告がありますが，この写真に写っている地割れについては，日影（陰）の様子から，地割れの中間部分が陥没したように観察されます。
  • ほぼ平行する2本の地割れの南側で道路との中間点付近には，高圧送電線の鉄塔が立っています（左の写真にはその日影が写っています）。
    地割れの影響が鉄塔に及んでいないことを祈るばかりです。
  • 注　道路の方向，地割れの方向と送電線の方向が奇しくも平行です。

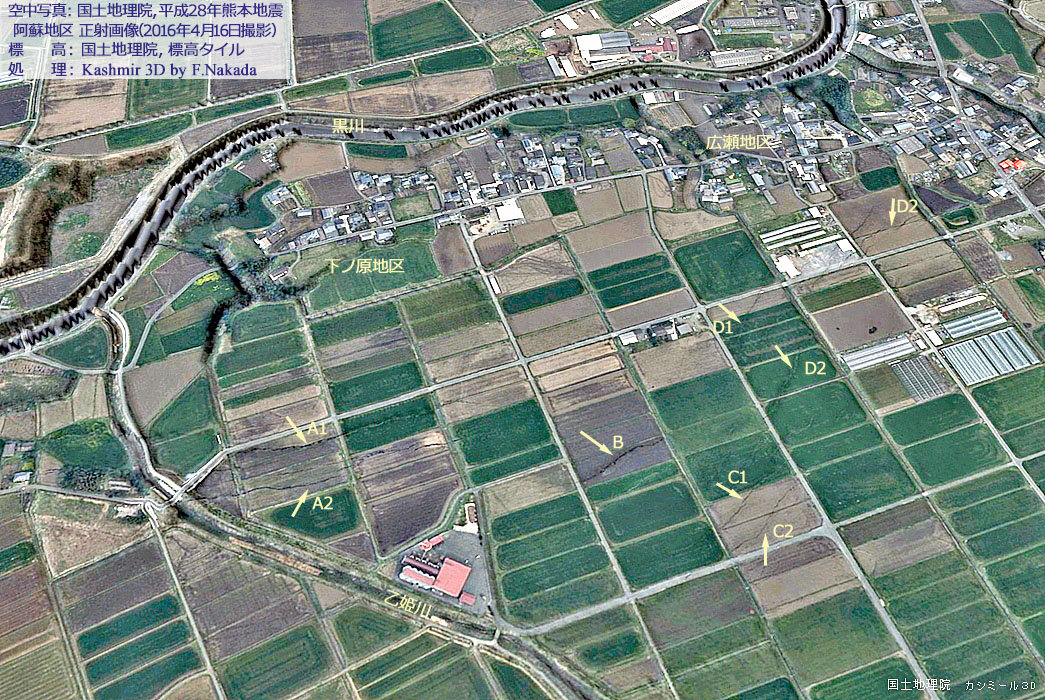

阿蘇市・下ノ原地区～広瀬地区
  • 写真に写っている範囲において，発生した地割れは「ほぼ平行する一組（A，C，D）の地割れ」と「単独（B）の地割れ」から構成されています。
  • これらの地割れの方向は全て一定では無く，見ようによってはジグザク状態とも言えるようです。
  • 従って，一つの地割れが長く続いているのではなく，長さ100m～200mである個々の地割れが複数の場所に出現した，とも考えられます。

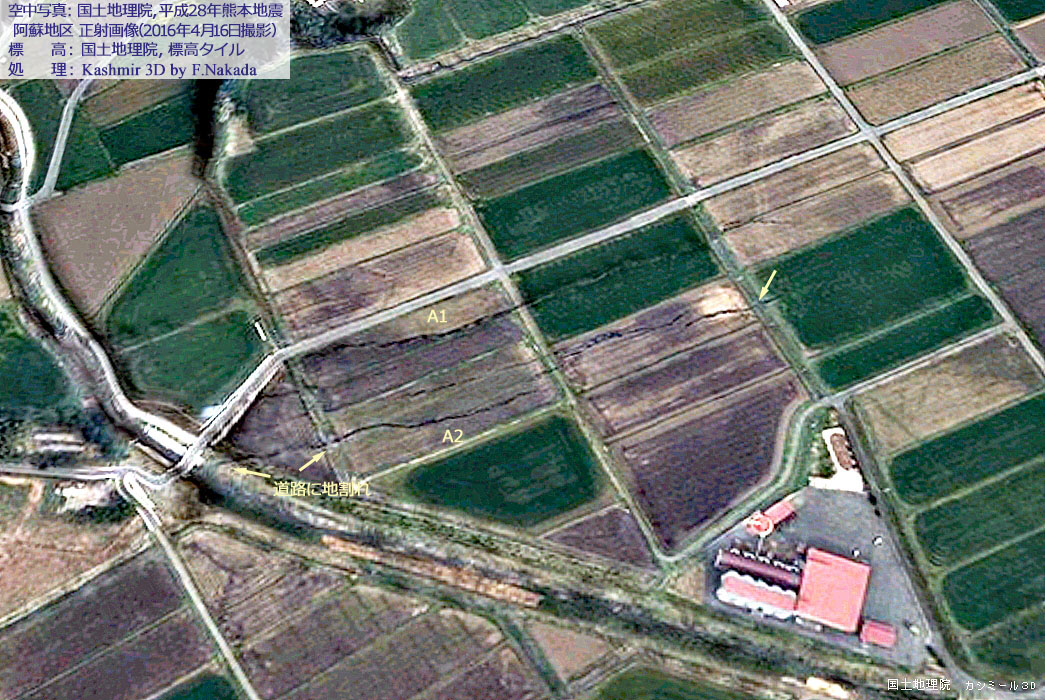

阿蘇市・下ノ原地区～広瀬地区（拡大）
  • 「地割れA」は，ほぼ並行する2本の地割れから構成されると記載しましたが，写真を注視するとA2は二つに枝分かれしていました（本数では括れないようですね）。
  • 「地割れA1」と「地割れA2」は，共に道路にかなりの損傷を与えていることがわかります。
  • 詳しくは「安田ほか（2017）」を参照してください。

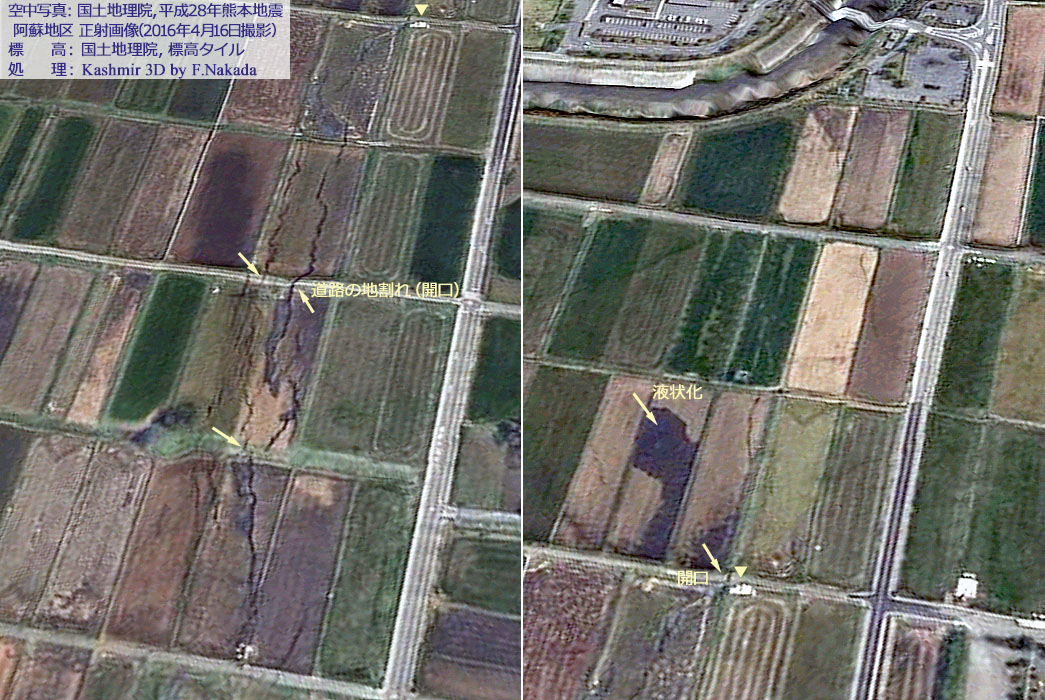

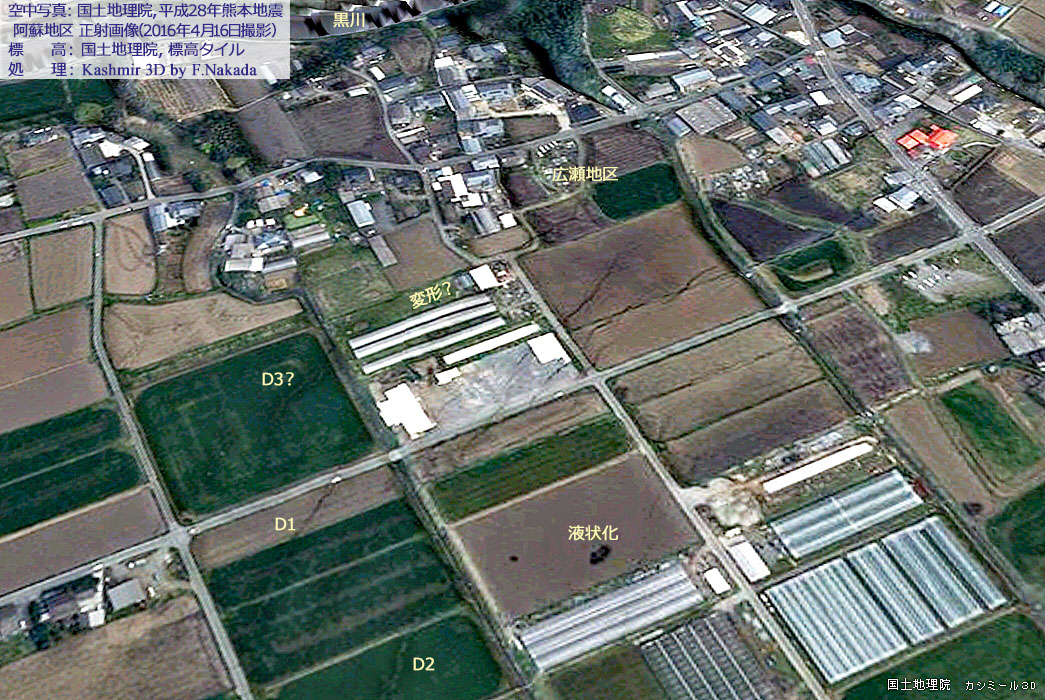

  • 「地割れD1」と，その北側に突然現れた「地割れD3」の合流点付近には，若干変形しているように見えるビニールハウスが存在します。 地割れの影響と思われます。
  • この付近では，地割れの密度が最も高いように思えます。 また，小規模ですが，液状化現象も存在しています。
  • 詳しくは「安田ほか（2017）」を参照してください。
【引用情報と参考情報】

【引用情報】

【参考情報】

【お断り】

  • 本ページは，従来公開していた「阿蘇市狩尾地区に生じた大規模な地割れ」を集約・統合し，最新の知見により内容を改訂したものです。
