投稿者による写真とその説明：丹那盆地渇水碑

【投稿者：大島　洋志氏】

JR東海道本線の丹那トンネル（延長7,841m）は，大正7（1918）年に着工したが，大湧水と膨張性の地圧の両面から，いつ果てるともしれない難工事となり，16年後の昭和8（1934）年にやっと竣工した。
大量の坑内湧水は地表部（特にトンネル中央直上部にある丹那盆地一帯）の水利用に相当な影響を与えるところとなり，地元は鉄道省に対しその補償要求に心血を注いだようである。

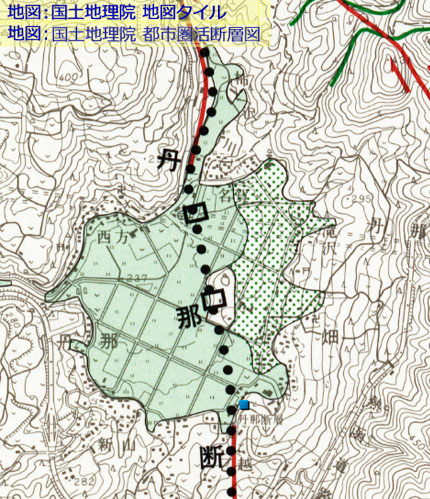

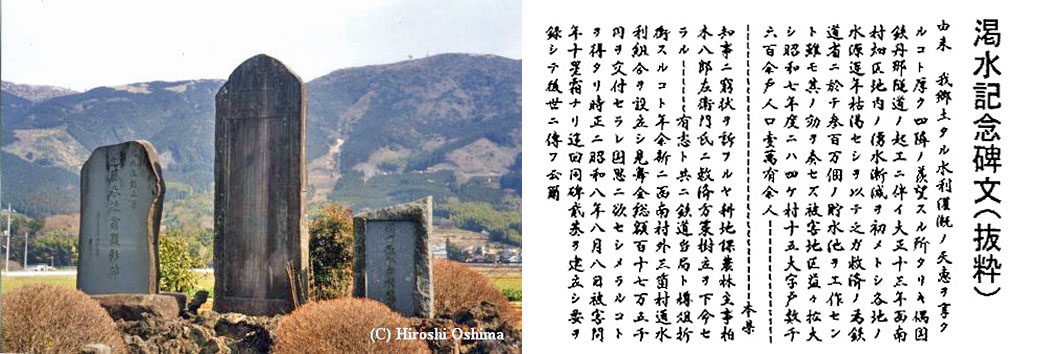

丹那盆地の西出口付近に地元が『渇水碑』と呼んでいる道路脇の一角の築山の真ん中に置かれた石碑（地図及び写真参照）には，「由来　我郷土タル水利潅漑ノ･･･」で始まる碑文(碑文抜粋参照)が刻まれている。
丹那トンネルはこういった面で，土木（トンネル）工事に伴う環境（渇水）問題のわが国におけるルーツとされている。
当トンネルは建設中に関東大震災（1923年）と北伊豆地震（1930年）という大地震を2度も受けているが，北伊豆地震の際には，丹那盆地を南北に横断する丹那断層が変位したため，西側ブロックが水平に南へ約2.4m，鉛直に約0.6mほど沈下し，このずれに対応するため，断層を挟んでR=1,000mの曲線が挿入されている。
このズレは地上部にも現れ，丹那盆地の東南端部には，ちょうど渇水碑を挟んで盆地の反対側に当たる箇所に「天然記念物丹那断層」を発掘・展示した公園がある。

【参考資料】
　　昭和8年12月，鉄道省熱海建設事務所刊行，『丹那トンネルの話』

投稿者による写真とその説明：丹那断層露頭

【投稿者：岩松　暉氏】

1930年11月26日マグニチュード7.3の「北伊豆地震」が発生し，伊豆半島の丹那盆地や田代盆地を通る地震断層が出現しました。
今でも左横ずれの変位が観察されます。

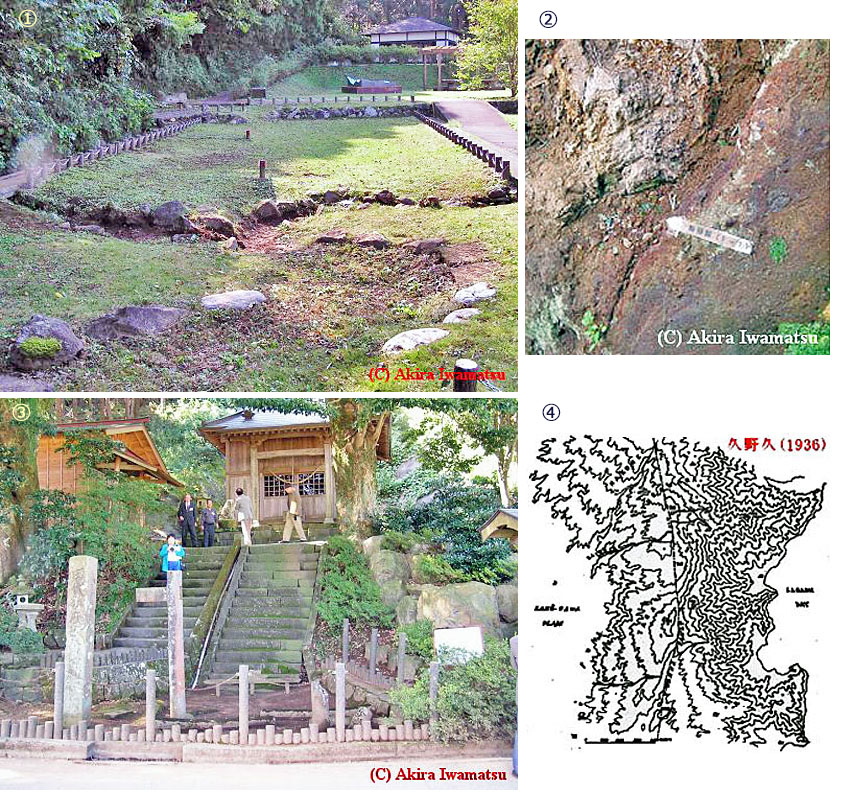

写真①は，丹那盆地の丹那断層公園です。
赤い杭をつなぐ方向が断層線で，この真上にあった建物の石垣や水路の石組みが約2.5mずれているのがわかります。
ここでは地面を掘って溝（トレンチ）をつくり，実際に断層を掘り出しました（写真②）。現在でも丹那断層地下観察館として保存されています。
なお，ここは国の天然記念物に指定されており，道路標識も出ています。
田代では火雷神社の鳥居と石段の間で向かって左側に1mほどずれました（写真③）。
右側が昔の石段で，左側の石段は地震後作られて今も使われている石段です。昔の鳥居は片方の柱だけ残っています。
あとの笠木（上の横棒）や貫（下の横棒）は散らばったままです。
丹那断層はそれまでも動いたことのある活断層だ，と指摘したのは火山学者の「故久野　久」です。
地形図（写真④）から，「谷筋が約1km左にずれている。」と述べました。
なお，この北伊豆地震の際，ちょうど丹那トンネルを掘削中でしたので，トンネル切り羽が実際に2mずれました。
丹那断層「丹那盆地渇水記念碑」を参照してください。

【記事・引用情報と参考情報】

【記事】

1930年11月26日に発生した「北伊豆地震】で左横ずれ断層が出現し，当時工事中の「丹那トンネル】もずれました。

【引用情報】

国土地理院＞地理院タイル（地形図，5m・10mDEM）　　国土地理院利用規約
国土地理院＞都市圏活断層図（八木浩司・今泉俊文・澤　祥・東郷正美・池田安隆，1996年，1:25,000 都市圏活断層図「熱海」）

【参考情報】

日本地質学会＞丹那断層と丹那トンネル難工事と二つの大地震　その1　その2

【お断り】

本ページは，旧GUPIのウェブサイト「地質情報ポータルサイト」で公開されていた「日本の地質案内」を基にして，事務局が「三次元地形図」，「三次元地質図」や若干の記事などを追加したものです。

地質の特徴
・活断層，1930北伊豆地震，新規断層地形，丹那トンネル変形，渇水

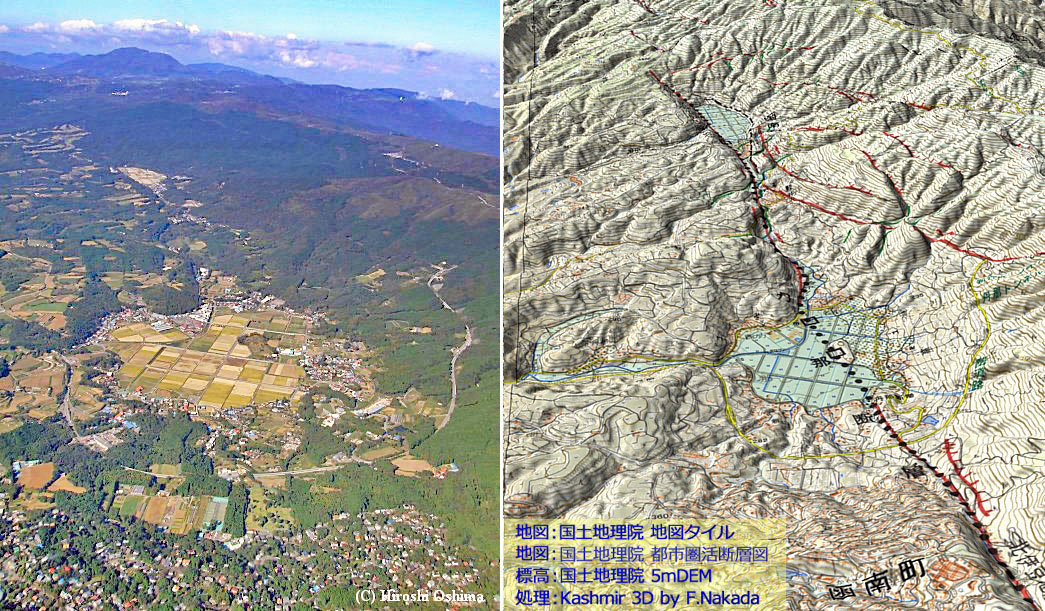

丹那断層を空から見る「国土地理院，都市圏活断層図」
撮影：大島洋志氏。　平成18年10月16日。　　注右図は，参照用の「都市圏活断層図（熱海）」です。

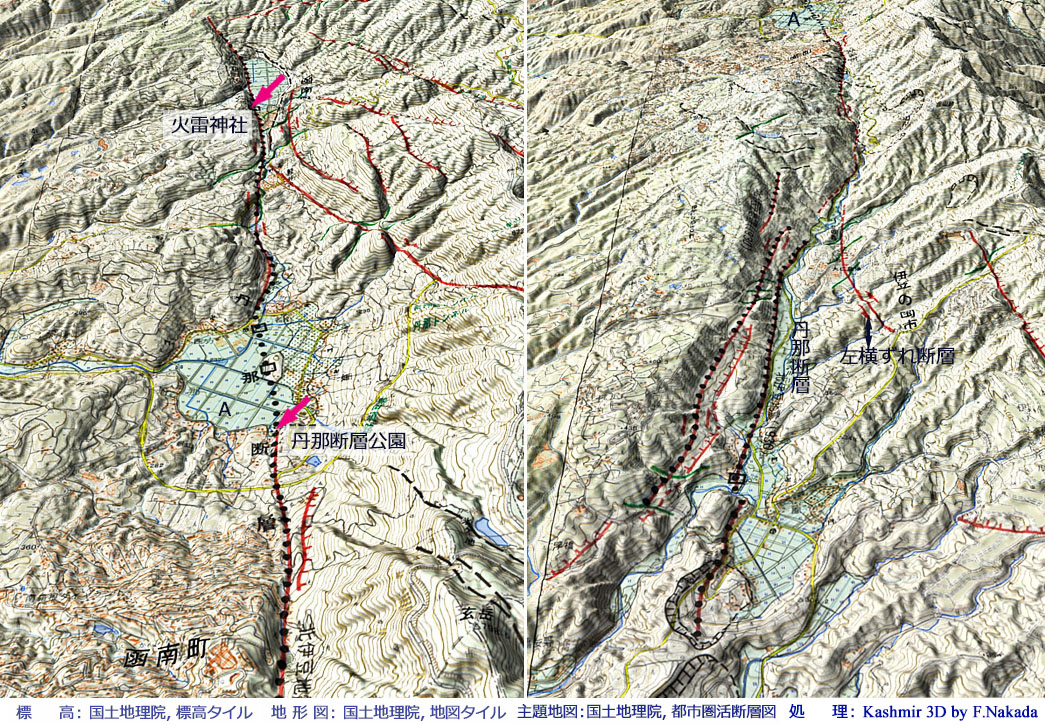

地形の三次元イメージ：丹那断層核心部（1930年北伊豆地震）
（左）北部（函南町）。　　　　　　（右）南部（伊豆の国市）。「丹那断層」は，左横ずれ断層とのことですが，リニアメントからは東落ち断層のように見えてしまいます。
