日本の地形千景　岐阜県：池田山断層東縁の扇状地と天井川

　岐阜県：池田山断層東縁の扇状地と天井川

地形の特徴

扇状地，天井川，池田断層，地形変遷

地形と都市圏活断層図の三次元イメージ：池田山東麓斜面と扇状地

三次元地形図上でマウスクリックすると，国土地理院の「都市圏活断層図（出典，下記）」を表示します。　ダブルクリックで元に戻ります。

岐阜県西濃地方の東縁には，標高924mの「池田山」があり，山頂よりやや東側のところに「池田山断層」が南北に走っています。
「池田山」は滋賀県の伊吹山地に続く大きな山塊の一部ですが，この断層を東側に超すと勢いがなくなり，濃尾平野へと落ちてゆきます。
池田山断層は「西側隆起の逆断層」なので，西側の斜面や谷の傾斜は急になって，侵食力と運搬力は増大の一途をたどります。
従って，大雨の時には大量の土砂が川へと押し出され，土石流由来の扇状地が形成されるのです。
大津谷，大谷や霞間ヶ渓の出口に形成された扇状地は，扇端部が互いに接触して「複合扇状地」となっている場所もあります。

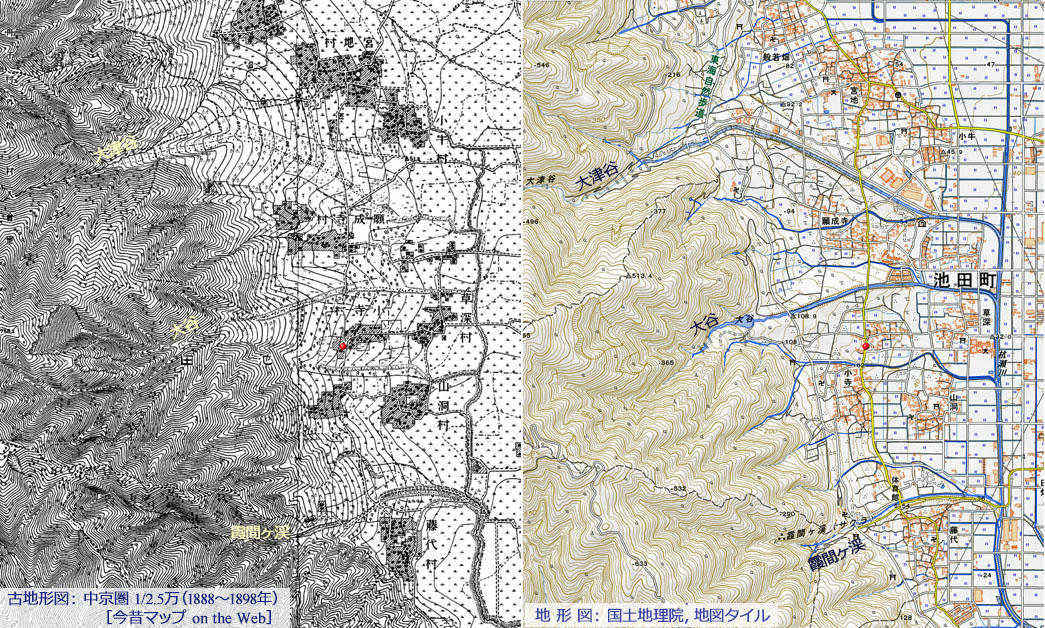

地形（古地形）の三次元イメージ：地形の変遷

1900年ごろの等高線は「綺麗な扇型」を描いています。
大津谷は，かなり開いた扇型を呈しています。堤防はまだ無く，渇水期には水が無くなる「かれ川」であることがわかります。
大谷は，半分閉じた扇型でその真ん中を川が流れています。扇頂部から扇状地の半分程度までは，1900年ごろすでに堤防が築かれていたようです。
霞間ヶ渓では，堤防が築かれて河道の固定化が始まっているように見えます。
現在では，ほぼ全ての河川で河道の固定化が終わっていて，かなりの区間で「天井川」となっているようです。

標高段彩図：大津谷の天井川区間

1900年ごろは恐らく「自然堤防」しか無かっただろうと想像される「大津谷」ですが，現在は両岸に道路を載せた堂々たる堤防が築かれています。
当然，河道は固定化され，平常時に砂が流れていかないように河床の傾斜を緩くする「床固工」が複数設置されているようです。
図中の標高値は，5mDEMからの推定なので，あまり正確ではありませんが，堤防の高さは4m～6m，河床の高さは2m～3mではないか，と思われます。

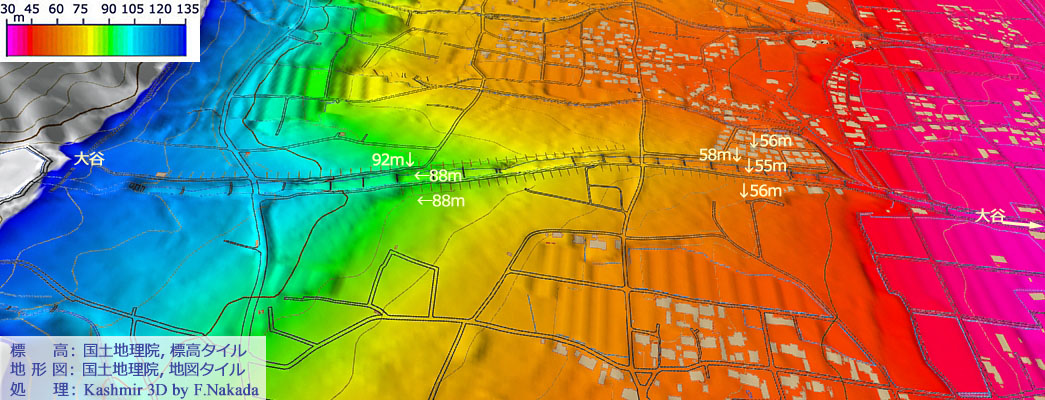

標高段彩図：大谷の天井川区間

大谷の場合，扇頂部から扇状地の半分程度までは，1900年頃すでに人工堤防が築かれていた可能性があります（詳しい調査は未実施）。
その部分では，堤防の高さは約4mなのですが，河床の高さはほぼ扇状地と同じです。河床に砂が殆ど溜っていないのでしょうか。
下流の部分も同じような傾向ですが，これらは5mDEMからの推定値です。
川幅の狭い連続した凹地（川など）では，最低点の標高値は不正確になりがちです。

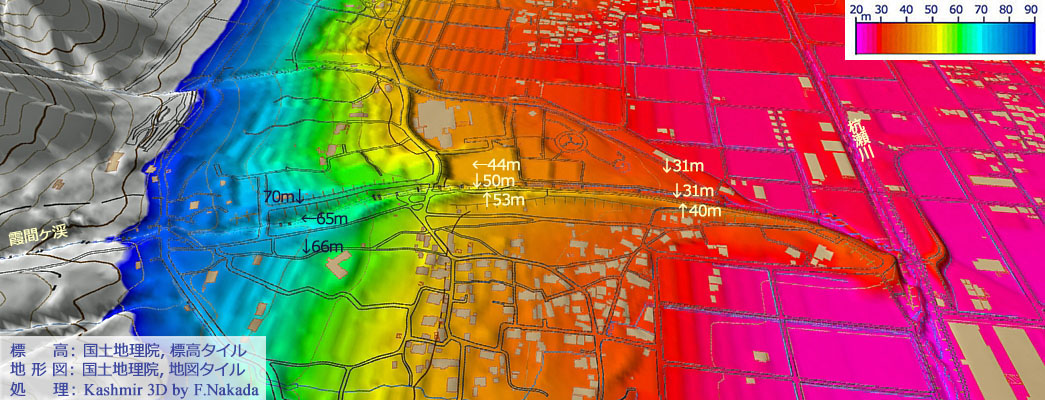

標高段彩図：霞間ヶ渓の天井川区間

扇端部近くの堤防の高さは4mほどありますが，河床の方が扇状地よりも若干低くなっており，堤防の嵩上げが行われなかったのでは，と想像しています。
扇端部は先細りの地形を呈していますが，広い道路が右岸側にしか建設されなかったためか，左岸側の堤防は無いのか！，と思ってしまいます。
霞間ヶ渓で土石流が発生した場合，左岸の公園にあたりに押し出てくる，ように思えてなりません（杞憂ならよいのですが）。

【引用情報と参考情報】

【引用情報】

国土地理院＞地理院タイル（地形図，5m・10mDEM）　　国土地理院利用規約
国土地理院＞都市圏活断層図（鈴木康弘・池田安隆・後藤秀昭・東郷正美・宮内崇裕，2005年，1：25,000 都市圏活断層図「大垣」）
埼玉大学教育学部　谷謙二先生（人文地理学研究室）＞時系列地形図閲覧サイト「今昔マップ on the web」

【参考情報】

参考図書：そしえて文庫89，地図の風景　中部編Ⅱ　愛知・岐阜，pp.174-178.，そしえて刊，1981年 4月20日
