日本の地形千景　北海道：恵山火山の溶岩円頂丘

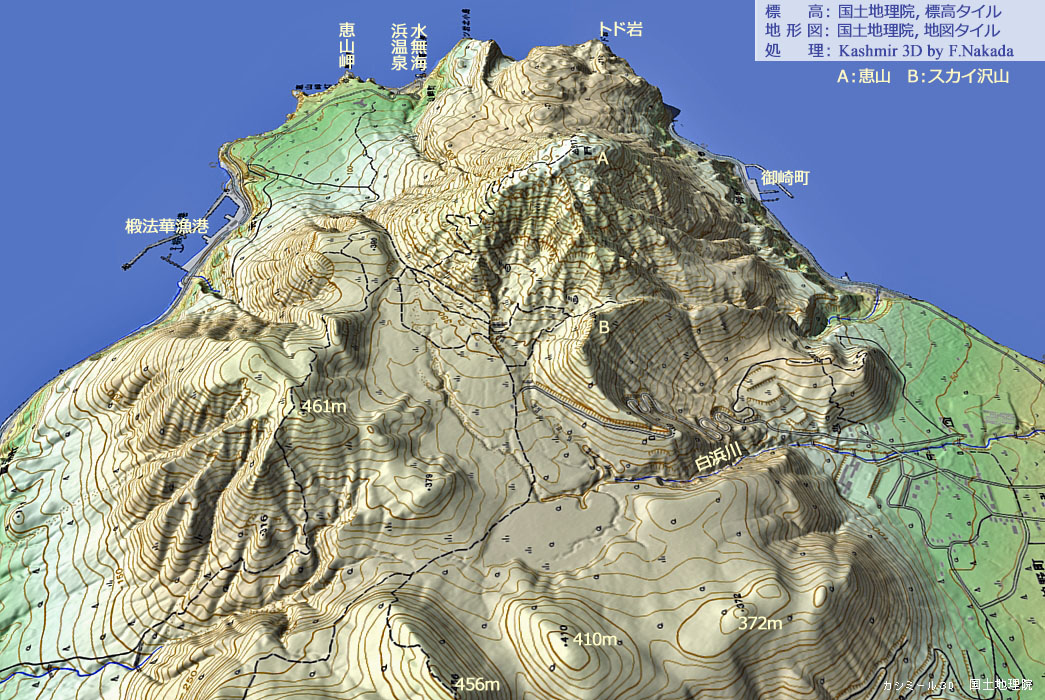

地形と地質の三次元イメージ：恵山火山

三次元地形図上でマウスクリックすると「2万分の1 恵山火山地質図」を表示します。　ダブルクリックで元に戻ります。

2万分の1 恵山火山地質図の主な凡例は，ここをクリックしてください。別ウィンドウで表示します。

『3万分の1 恵山火山地質図』によると，「恵山火山」の「熔岩円頂丘（ドーム）」は，活動した順に「海向山（Ka）」，「北外輪山（Ns）」，「南外輪山（Ss）」，「椴山（Td）」，「スカイ沢山（Sk）」，「恵山山頂（Ed）」及び「御崎（MI）」という7つから構成されています。
最も古い溶岩円頂丘は，約4.3万年前頃（ステージ4）の「海向山溶岩円頂丘」です。
注活動ステージの概略は別ページの「凡例」中に記載しました。
同じく，最も新しい溶岩円頂丘は，約8,600年前頃の「恵山山頂溶岩円頂丘」と「御崎溶岩円頂丘」ですが，地形的に後者がより新しいとのことです。
火山地質図に記載されている「**HD*」は「火砕堆積物」で，「**HD*DB」は「岩屑なだれ堆積物』や「ラハール堆積物（記事参照）」を示しています。
前者はステージ1～4という全ての段階で発生しているのに対し，後者はステージ1と同2の2段階でのみ発生しています。
岩屑なだれの原因は，山体崩壊ではないかと考えられます。

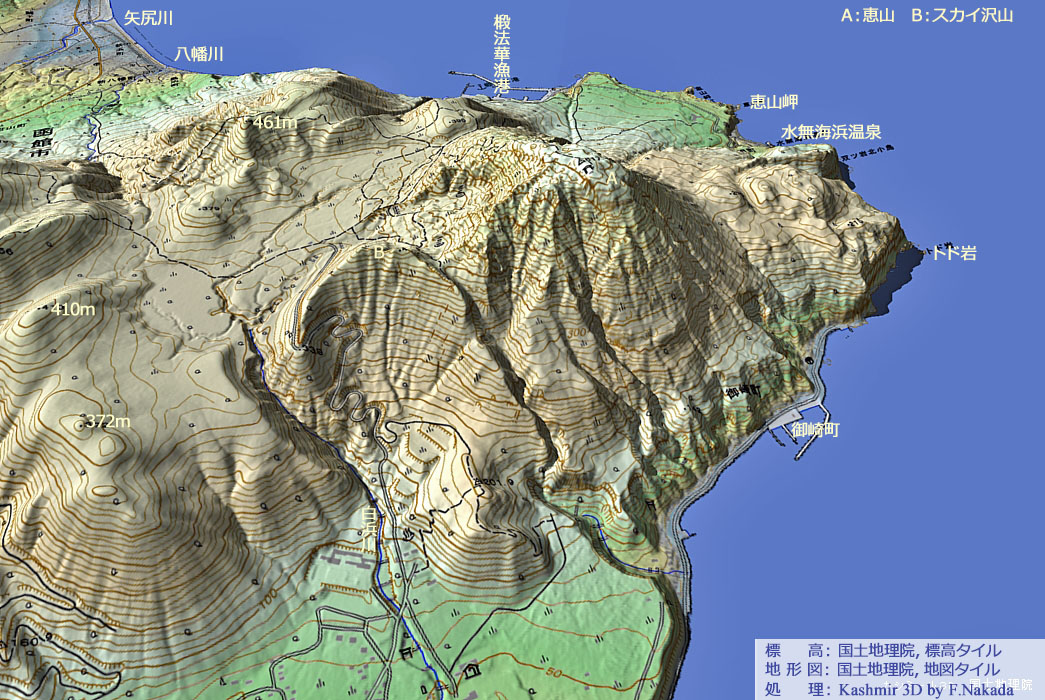

地形の三次元イメージ：恵山火山と南外輪山

三次元地形図上でマウスクリックすると「2万分の1 恵山火山地質図」を表示します。　ダブルクリックで元に戻ります。

2万分の1 恵山火山地質図の主な凡例は，ここをクリックしてください。別ウィンドウで表示します。

地形図中の「B：スカイ沢山」の南斜面には大きな馬蹄形の崩壊壁が存在します。溶岩円頂丘が形成される途中で（山体）崩壊が発生し，大量の「岩屑なだれ（EsHD1DB）」が発生したと考えられています。
南海岸の台地は「元村火砕堆積物：EsMP」に覆われていますが，この場所のEsMPはどこからやってきたものなのでしょうか。
このEsMPは降下火砕物であって，台地の北側に存在する「Sk」や「EsHD1DB」の上にも，当然降り積もったと考えられます。
しかし，その場所は極めて傾斜が急であったため，降り積もったEsMPは大雨の際に殆ど流されてしまい，台地上に扇状地か沖積錐のように堆積したのでは，と想像しています。

地形の三次元イメージ：恵山火山の東斜面

三次元地形図上でマウスクリックすると「2万分の1 恵山火山地質図」を表示します。　ダブルクリックで元に戻ります。

2万分の1 恵山火山地質図の主な凡例は，ここをクリックしてください。別ウィンドウで表示します。

「大地獄火口（爆裂火口）」で「山体崩壊」を伴う水蒸気爆発が起きた結果，「Es-c/e」と命名された「ラハール堆積物」が形成されました。
地質図の解説書によると，「Es-e火砕堆積物」の年代は3210～3010yBPで，「Es-c火砕堆積物」の年代は2680～2350yBPと推測されているそうです。
「yBP」とは放射性炭素年代測定法で得られた年代であって，1950年を基準として**年前である，と定義されています。
2025年に換算すると，前者は3285～3085年前となり，後者は2755～2425年前となります。
従って，恵山山頂での火山活動は，何回も繰り返していることがわかります。
火口の中には「噴気孔」や「硫黄鉱床」などもあって，火山活動が続いていることを物語っています。
恵山火山は，「常時観測火山」に指定されています。

【記事，引用情報と参考情報】

【記事】

「ラハール」とは，火山で発生した「火山泥流」や「土石流」の総称です。何れも土砂（移動体）中に大量の「水」が含まれている状態が条件です。
1926年の十勝岳噴火の際には，噴火に伴う高温の岩屑なだれが発生し，それが大量の残雪を溶かして混じり合い，泥流となって富良野原野まで達したことは記憶に新しいことです。
天明3年8月の浅間火山の噴火に際しては，北麓に向かって大量の「岩屑なだれ」が流下し，吾妻川に流れ込むと川水と混合して「火山泥流：ラハール」と化し，吾妻川から利根川に流れ込んで河口の銚子まで達しました。また，元々の河道であった江戸川にも流れ込み，当時の江戸湾にまで達しました。

【引用情報】

国土地理院＞地理院タイル（地形図，5m・10mDEM）　　国土地理院利用規約
産業技術総合研究所・地質調査総合センター＞「2万分の1 恵山火山地質図［三浦大助・古川竜太・荒井健一，2022年］
（アクセス後，画面左のメニューから，当該火山地質図を選択・表示してください。地質図の解説書も閲覧できます。）
三次元地質図の作成に使用した地質図は，上記センターから公開されている「地質図ラスタタイル」を利用しました。

【参考情報】
