日本の地形千景　新潟県：東京電力・柏崎刈羽原子力発電所

地形と地質の三次元イメージ：柏崎原子力発電所付近およぴ周辺部

‼マウスオーバー‼　　地図上にマウスを乗せてください。産総研・地質調査総合センターの「5万分の1地質図幅『柏崎』（出典，下記）」を表示します。

発電所の敷地の地表地質は，新生代第四紀完新世の「砂丘堆積物」です。
砂丘の下は，新生代第四紀更新世後期の「安田層」や，更新世中期の「古安田層」などが分布しています。
更にその下には，新第三紀鮮新世後期の「西山層」や，新第三紀中新世の「寺泊層」が堆積していると考えられています。

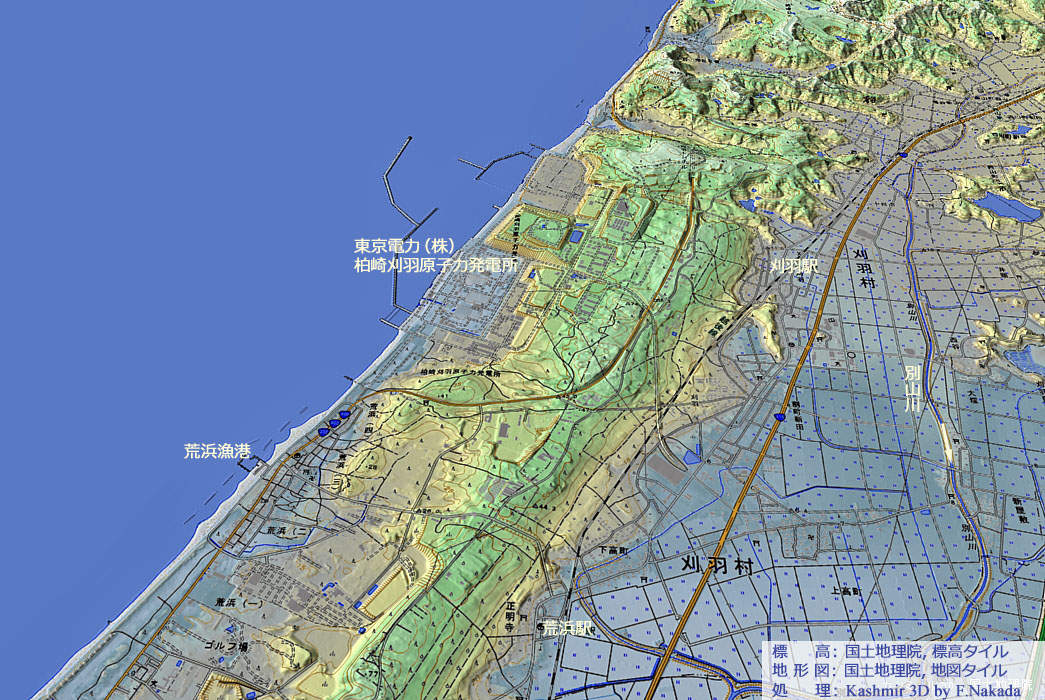

地形の三次元イメージ：柏崎原子力発電所付近

柏崎刈羽原子力発電所の構内は，大きく1号機から4号機までの範囲と，5号機から7号機までの範囲に分けられます。
国土地理院の5mDEMから推定すると，前者の地盤高は標高で約6mとなり，後者は同じく約12mとなります。

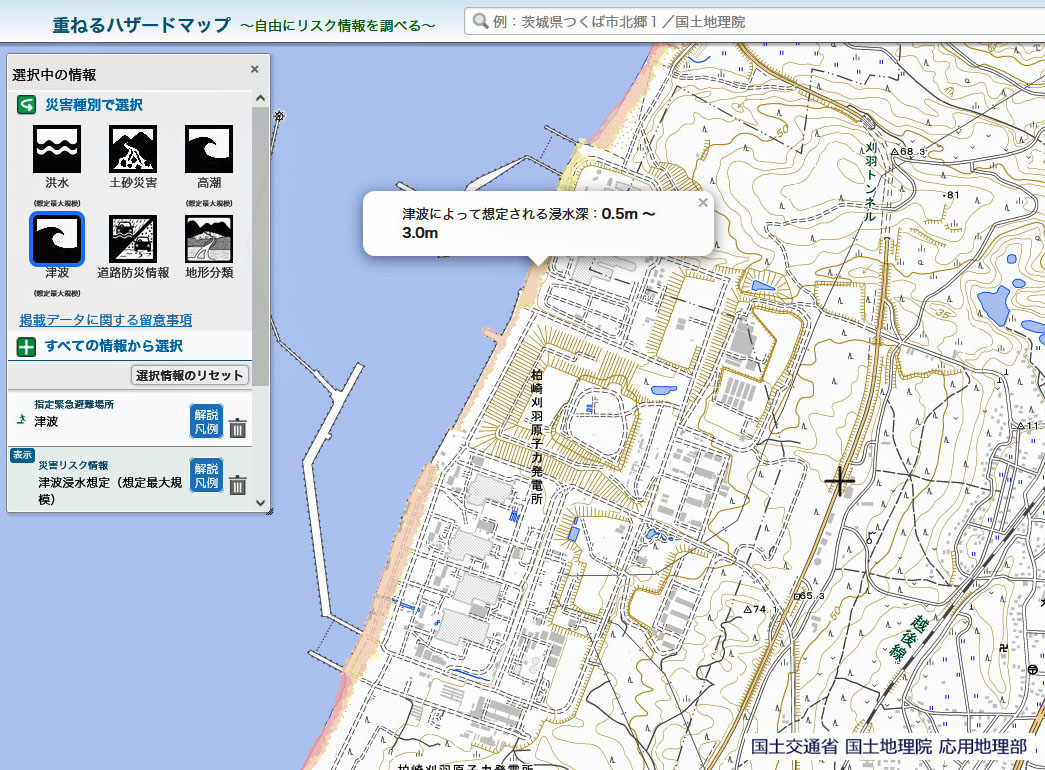

国によるハザード（ハイリスク）情報：重ねるハザードマップ，津波想定浸水深

「重ねるハザードマップ」の津波浸水想定図を参照すると，地盤標高が6m付近である原子炉建屋付近の津波想定浸水深は「0m（なし）」となっています。
ただし，岸壁近くでの想定浸水深は「0.5m～3.0m未満」となっています。

引用情報と参考情報】

【引用情報】

国土地理院＞地理院タイル（地形図，5m・10mDEM）　　国土地理院利用規約
産業技術総合研究所・地質調査総合センター＞
　　5万分の1地質図幅「柏崎」［小林巌雄・立石雅昭・吉村尚久・上田哲郎・加藤碵一，元地質調査所，1995年］
（アクセス後，画面左のメニューから，当該地質図を選択・表示してください。）
三次元地質図の作成に使用した地質図は，上記センターから公開されている「地質図ラスタタイル」を利用しました。
国土交通省・国土地理院＞重ねるハザードマップ＞津波浸水想定（柏崎刈羽原子力発電所付近のみ拡大表示）
