日本の地形千景　茨城県：日本原燃・東海第二（原子力）発電所

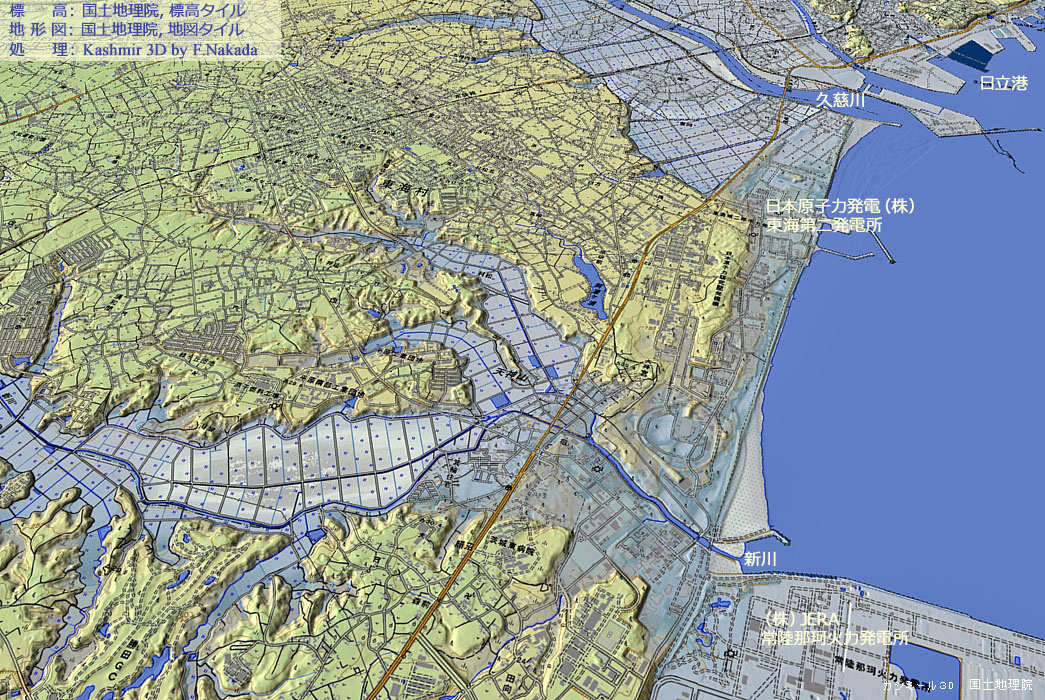

地形と地質の三次元イメージ：東海第二（原子力）発電所付近およぴ周辺部

‼マウスオーバー‼　　地図上にマウスを乗せてください。産総研・地質調査総合センターの「5万分の1地質図幅『常陸那珂』（出典，下記）」を表示します。

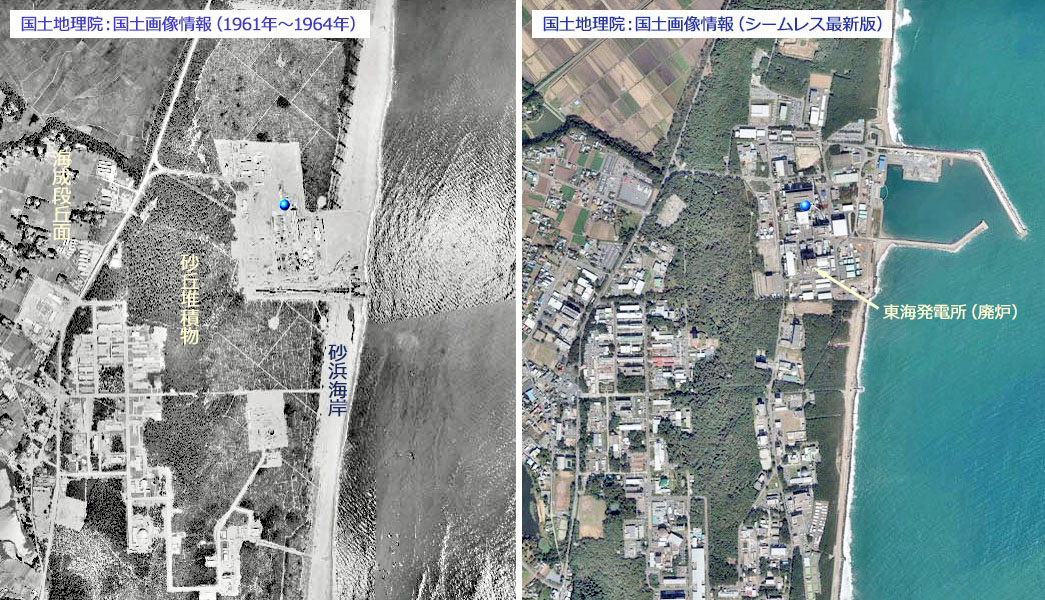

発電所は，津波襲来の心配の無い「段丘面」の上では無く，砂浜海岸に続く「砂丘堆積物」の上に建設されました。
ただし，基盤層は新第三紀中新世（約500万年前頃）の「Tg：多賀層」と呼ばれる「シルト岩層（海成層）」なので，
地下深部まで砂層が続いているわけではありません（発電所の地表にはTg層が分布していないので，地質図には記載されていません）。

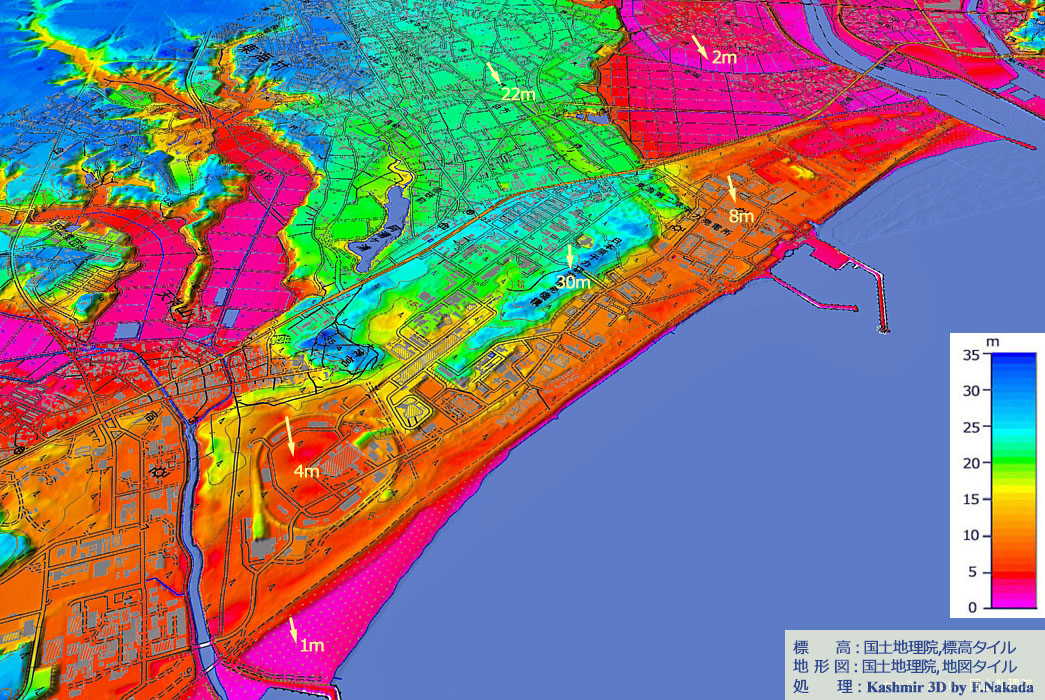

標高段彩図の三次元イメージ：東海第二（原子力）発電所付近

国土地理院の5mDEMから推定すると，原子炉建屋付近の地盤高は，約8mと思われます。
地質図を参照すると，関連施設棟が建設されている標高約25mの地盤は，段丘面ではなく「砂丘堆積物」となっています。

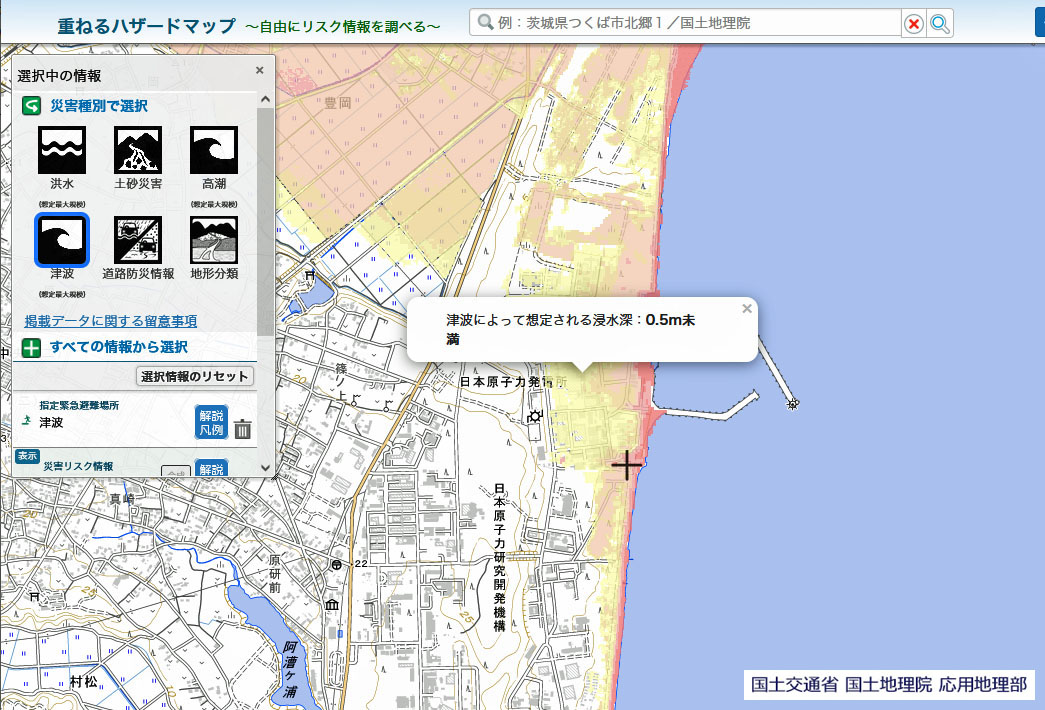

国によるハザード（ハイリスク）情報：重ねるハザードマップ，津波想定浸水深

国土交通省の「重ねるハザードマップ」を参照すると，地盤標高が8m前後である原子炉建屋付近の津波想定浸水深は「0.5m未満」となっています。
ただし，岸壁での想定浸水深は「5m～10m未満」の場所も存在します。
大津波が来襲した時には，原子炉建屋の周辺地盤では浸水の恐れがあるので，適切な処置が講じられていることでしょう。

【引用情報と参考情報】

【引用情報】

国土地理院＞地理院タイル（地形図，5m・10mDEM）　　国土地理院利用規約
産業技術総合研究所・地質調査総合センター＞
　　5万分の1地質図幅「常陸那珂」［坂本　亨・田中啓策・曽屋龍典・（野間泰二・松野久也），元地質調査所，1972年］
（アクセス後，画面左のメニューから，当該地質図を選択・表示してください。）
三次元地質図の作成に使用した地質図は，上記センターから公開されている「地質図ラスタタイル」を利用しました。
国土交通省・国土地理院＞重ねるハザードマップ＞津波浸水想定（東海第二原子力発電所付近のみ拡大表示）

【参考情報】

有用な情報を調査中です。

【お断り】

本サイトでは，原子力発電所構内における「活断層の有無」に関する地質情報は扱っていません。
