このサイトについて

本システムは，営利目的，非営利目的にかかわらず，どなたでもご自由にご利用頂けます。
「標高データ」，「緯度経度値から平面直角座標への変換」，「旧測地系（日本測地系）と新測地系（世界測地系）の相互変換」は，国土地理院の「測量計算API」を利用しています。
　通信回線の混み具合などで，稀に正しい値が得られない場合があります。仮に不正の値が得られても，管理者は責任を取れませんので，ご自身の責任の下で本システムをご利用ください。
本ウエブを管理運営する団体は，「GeoInformation Portal Hub（GIPH）」です。

ボーリングデータの孔口位置，座標系変更などの処理

国土交通省の定めた仕様に則って作成された，ボーリングデータの孔口位置を，地理院タイルに重ねて表示します。
「旧測地系（日本測地系） ➡ 新測地系（世界測地系）」を変換した後の位置も描画できます。
掘削位置に疑問が生じているボーリングデータの確認に使用します。なお，変換は逆（世界➡日本）も可能です。
また，任意に設定した経度と緯度の差分値に応じた位置も描画します。［例，経度：-0.0001°，緯度：+0.00015゜］
別機能として，地図上の任意点でクリックした座標（緯度・経度）の取得機能があります。
複数個所に対応しており，取得した位置情報は，全てCSVファイルで保存できます。
取扱説明書（簡易版）は，ここにあります。

簡易柱状図の作図処理（ボーリングデータ）

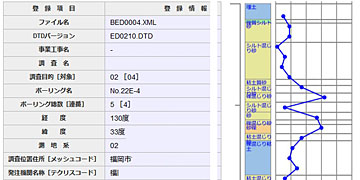

ボーリングデータ（BEDnnnn.XML）を使用して，簡易柱状図とN値のグラフを作図します。
簡易柱状図には「土質名称」などを表示します。
掘削深度は，100mまでと200mまでから選択できます。注作図上の最大深度は200mまでです。
ボーリング情報を確認するために，ほぼ全ての「標題情報」を表示します。
作図可能なボーリングデータのDTDバージョンは，DTD110，DTD201，DTD210，DTD300，DTD400 です。
取扱説明書（簡易版）は，ここにあります。

複数のボーリング簡易柱状図を地形断面図上に作図する処理（ボーリングデータ群）

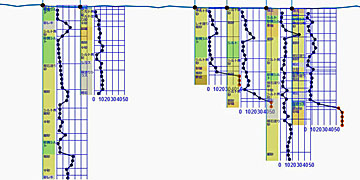

最大10本までのボーリングデータ（BEDnnnn.XML）群を使用して，簡易柱状図とN値からなる「地層断面図」を作図します。
水平距離を計算するために必要な「平面直角座標（XY）」への変換は，国土地理院の「Web版 TKY2JGD」を利用しています。
地形断面を作図するために必要な標高データは，国土地理院の「標高取得API」を使用しています。
作図上の最大高低差は200m程度までです。なお，標高スケールは自動で設定されます。
作図可能なボーリングデータのDTDバージョンは，DTD110，DTD201，DTD210，DTD300，DTD400 です。
取扱説明書（簡易版）は，ここにあります。

すべてのXMLデータを表示する処理

「FireFox」など，一部のウェブブラウザでは，「XMLデータ」の表示ができなくなっています。
この処理は，その不便さを解消するために，「ボーリング交換用データ」などのXMLデータを表示する機能があります。
なお，表示のみで編集の機能はありません。
取扱説明書（簡易版）は，ここにあります。
