平成28年熊本地震:阿蘇大橋付近の土砂崩れ |

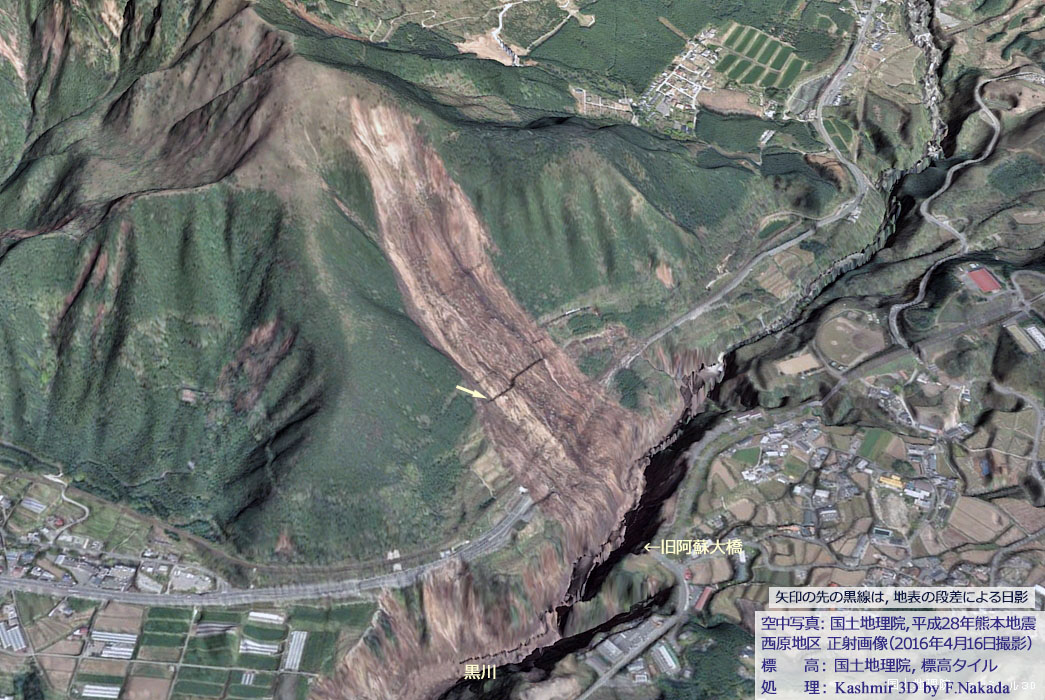

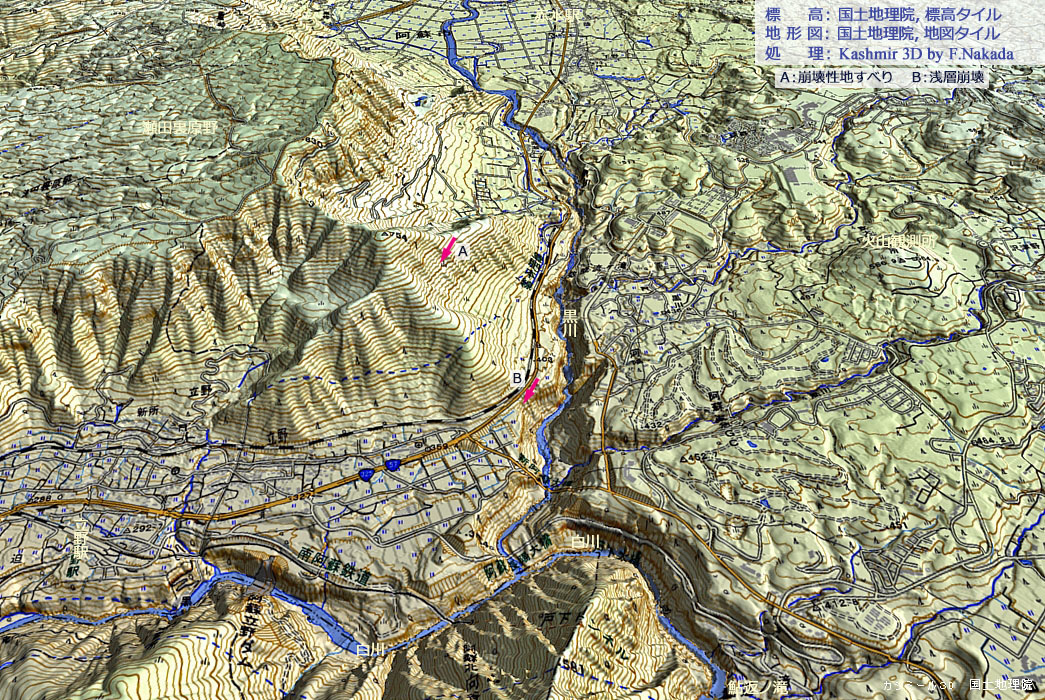

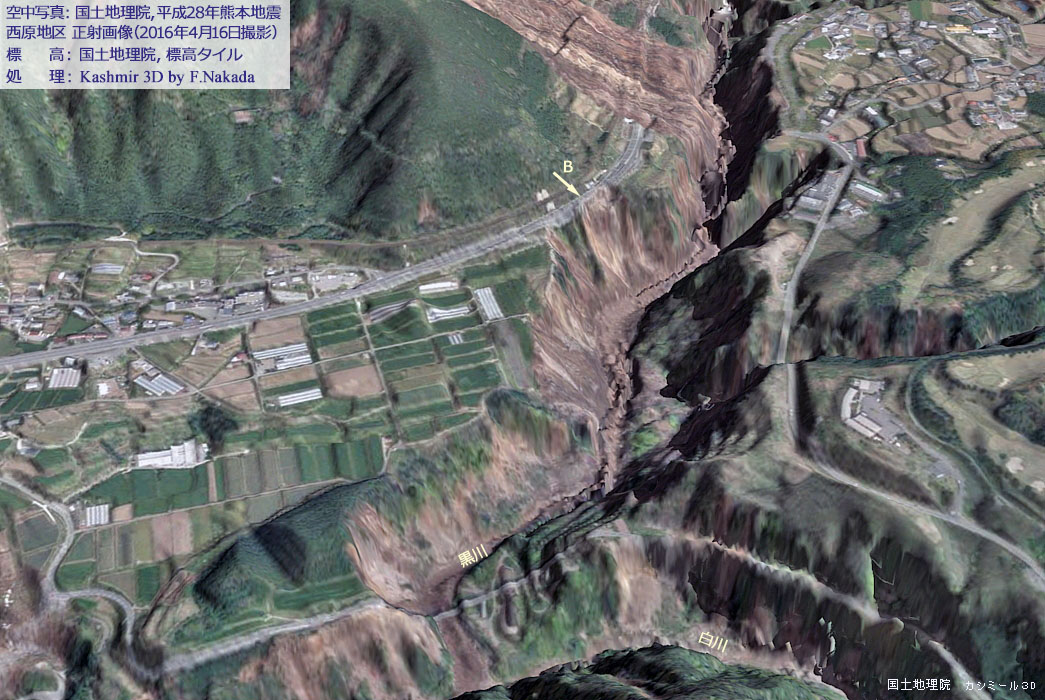

地震前後の三次元地形・空中写真イメージ |

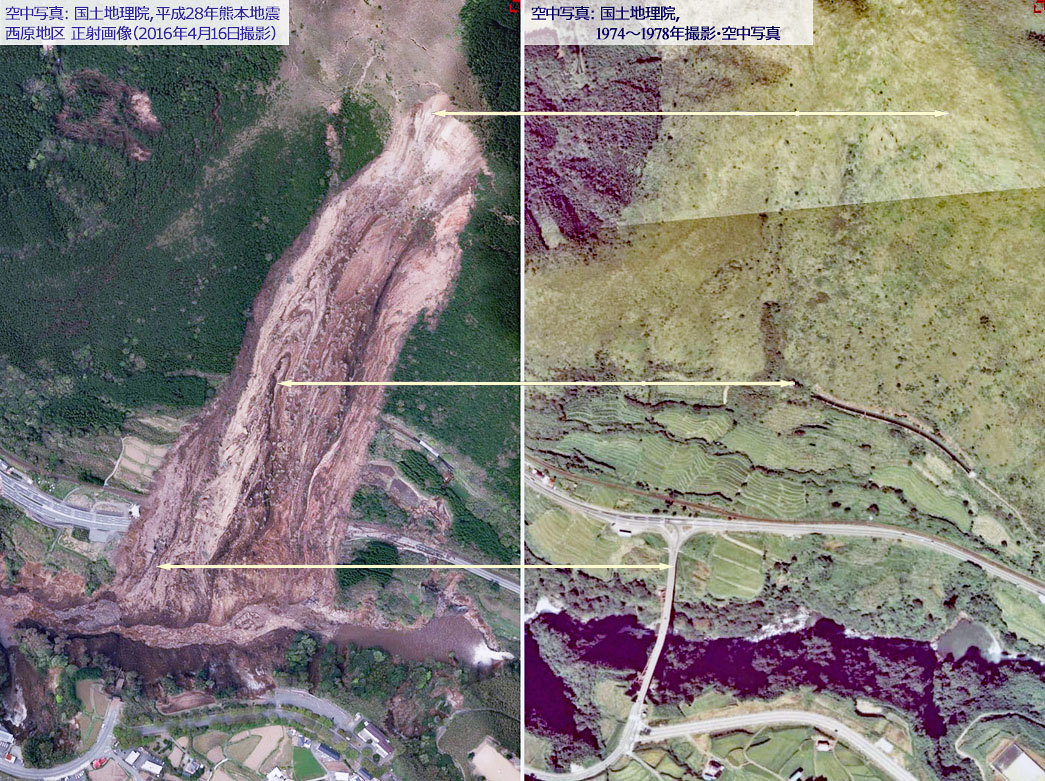

‼マウスオーバー‼ 空中写真上に,マウスポインタを重ねてください。,震災前の空中写真を表示します。 震災後の空中写真:国土地理院「平成28年熊本地震 西原地区 正射画像(2016年4月16日)」 震災前の空中写真:国土地理院「国土画像情報 第四期(1988年~1990年撮影)」 いずれの空中写真もKashmir3D で三次元可視化処理を実施。 視点位置と対象範囲は同じとし,標高・水平比は1.5:1です。 |

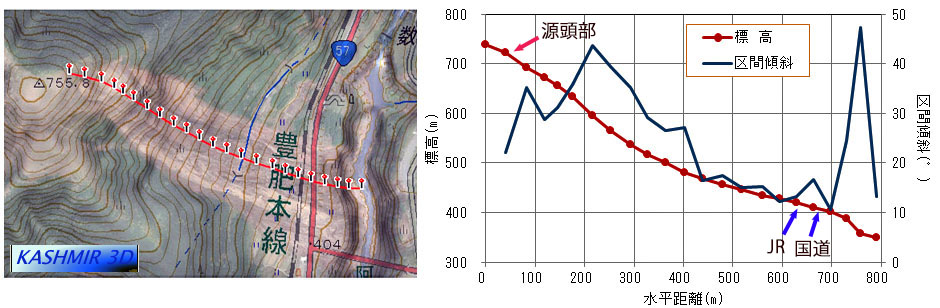

地震で崩壊した斜面の形状 |
標高700m付近の傾斜は40度を超えており,次の200m区間の平均傾斜は約30度です。 |
記事・参考情報 |
★発生した事象について ★地質リスクについて 【参考情報】(独法:当時)土木研究所資料 第4204号 既存地すべり地形における地震時地すべり発生危険度評価手法に関する研究 |
2021年8月25日編集 |
